Befintlig pump - Cirkulation

Fabrikat ABS, Scanpump, Vadstena
Benämning VM 65-16/130
Bygglängd 360 mm
Anslutningsspänning 3x400 V
Pumphusgänga/fläns DN 65 PN10

Ersättningspump - Elektronisk Utbytesblad

Benämning IL-E 50/170-7,5/2
Artikelnummer 2159317
MEI ≥ 0.4
IE 4
Bygglängd 340 mm
Anslutningsspänning 3x400 V
Pumphusgänga/fläns DN 50 PN16
Märkström 14,3 A
Effekt avgiven P2 7.5 kW
Mediatemperaturområde -20 - +140 °C

Anmärkning

Obs! Ombyggnad av rör.

Produktinformation

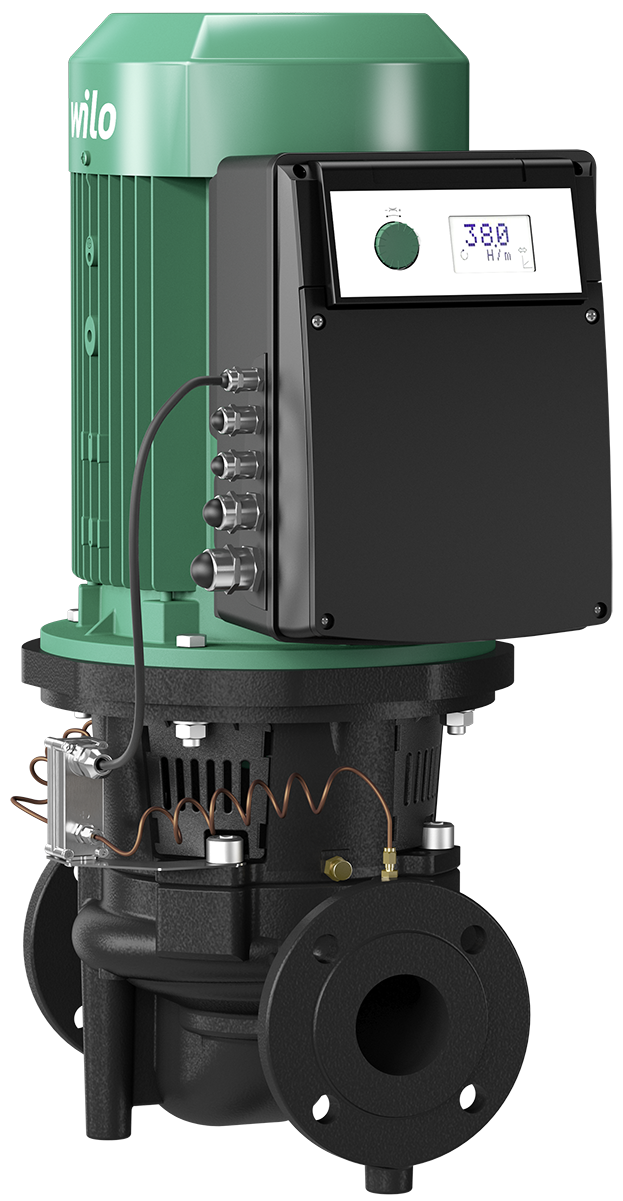

IL-E 50/170-7,5/2

IL-E 50/170-7,5/2
Artikelnummer: 2159317
RSK-nummer:

Speciella egenskaper/produktfördelar
  • Energibesparing tack vare integrerad elektronisk effektanpassning
  • Gränssnitt för busskommunikation (som tillval) via instickbara IF-moduler
  • Enkel manövrering genom gröna-knappen-teknik och display
  • Integrerad tvillingpumpsreglering
  • Integrerat fullständigt motorskydd (PTC-termistor) med utlösningselektronik
Konstruktion
Elektroniskt reglerad enkelpump med torr motor i inline-konstruktion med flänsanslutning och automatisk kapacitetsanpassning

Användning
Pumpning av värmeledningsvatten (enligt VDI 2035), kallvatten och vatten-glykol-blandningar utan slipande partiklar i värme-, kallvatten- och kylsystem.

Utrustning/funktion
Driftsätt
  • Δp-c för konstant differenstryck
  • Δp-v för variabelt differenstryck
  • PID-regulator
  • Varvtalsstyrning (n=constant)
Manövernivå
  • Grön knapp och display
Manuella funktioner
  • Inställning av differenstryckbörvärde
  • Inställning av varvtal (manuellt kontrolläge)
  • Inställning av driftsätt
  • Inställning pump AV/PÅ
  • Konfigurering av alla driftparametrar
  • Felkvittering
Externa reglerfunktioner
  • Styringång ”Överordnad från”
  • Styringång ”Externt pumpskifte” (endast verksamt för tvillingpumpdrift)
  • Analog ingång 0 – 10 V, 0 – 20 mA för varvtalsstyrning (DDC) och fjärrinställning av börvärde
  • Analog ingång 2 – 10 V, 4 – 20 mA för varvtalsstyrning (DDC) och fjärrinställning av börvärde
  • Analog ingång 0 – 10 V för trycksensorns ärvärdessignal
  • Analog ingång 2 – 10 V, 0 – 20 mA, 4 – 20 mA för trycksensorns ärvärdessignal
Larm- och indikeringsfunktioner
  • Summalarm SSM
  • Summadriftmeddelande SBM
Dataöverföring
  • Infrarödgränssnitt för trådlös dataöverföring IR-monitor/IR-Stick
  • Anslutningsställe för Wilo IF-moduler (Modbus, BACnet, CAN, PLR, LON) för anslutning till fastighetsautomation
Säkringsfunktioner
  • Fullständigt motorskydd med inbyggd utlösningselektronik
  • Åtkomstspärr
Tvillingpumpreglering (tvillingpump eller 2 enkelpumpar)
  • Huvud-/reservdrift (automatisk störningsomkoppling)
  • Huvud-/reservdrift pumpskifte efter 24 timmar
  • Parallelldrift
  • Parallelldrift (verkningsgradsoptimerad tillkoppling och avstängning av toppbelastningspump)
Ingår i leverans
  • Pump
  • Monterings- och skötselanvisning

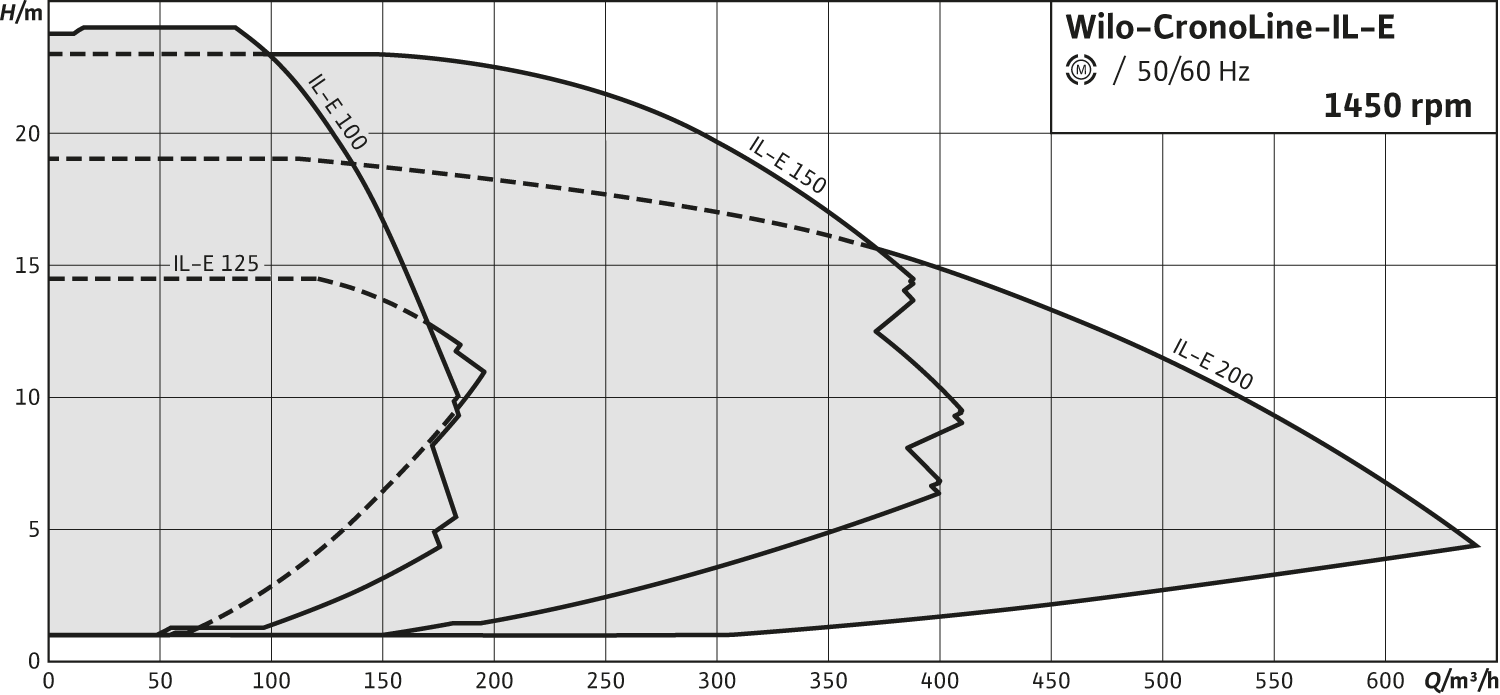

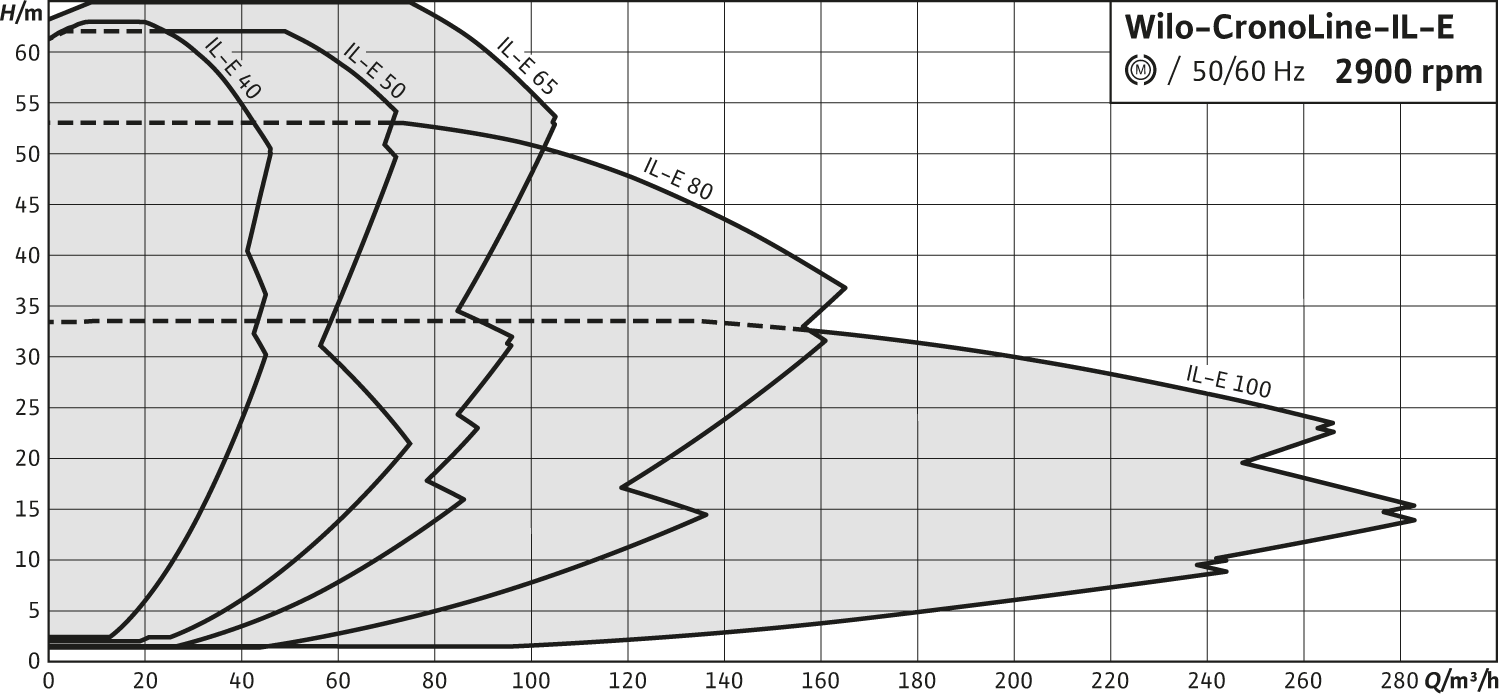

Tekniska data
  • Tillåtet temperaturområde -20 °C till +140 °C
  • Nätanslutning
  • 3~440 V ±10 %, 50/60 Hz
  • 3~400 V ±10 %, 50/60 Hz
  • 3~380 V -5 % +10 %, 50/60 Hz
  • Kapslingsklass IP55
  • Nominell anslutning DN 40 till DN 200
  • Max. driftstryck 16 bar
Material
  • Pumphus och lanterna: EN-GJL-250
  • Pumphjul
  • Standardutförande: EN-GJL-200
  • pecialutförande: brons CuSn 10
  • Axel: 1.4122
  • Mekanisk tätning: AQEGG; andra mekaniska tätningar på förfrågan
Beskrivning/konstruktion
Enstegs centrifugalpump i inline-konstruktion med:
  • Mekanisk tätning
  • Flänsanslutning
  • Lanterna
  • Koppling
  • Motor med integrerad elektronisk varvtalsreglering
Flänspackning DN 50 PN6/10
Artikelnummer: 2150974
RSK-nummer:
Flänspackning DN 50 PN6/10, Klingersil
  • Tjocklek: 2 mm
  • Innerdiameter: 61 mm
  • Ytterdiameter: 96 mm

Ersättningspump - Konventionell Utbytesblad

Benämning IL 50/160-5,5/2
Artikelnummer 2120879
RSK-nummer 576 43 33
MEI ≥ 0.4
IE 3
Bygglängd 340 mm
Anslutningsspänning 3x400 V
Pumphusgänga/fläns DN 50 PN16
Märkström 10,2 A
Effekt avgiven P2 5.5 kW
Mediatemperaturområde -20 - +140 °C

Anmärkning

Obs! Ombyggnad av rör.
Pumphjul nedsvarvas.

Produktinformation
IL 50/160-5,5/2

IL 50/160-5,5/2
Artikelnummer: 2120879
RSK-nummer: 5764333

Speciella egenskaper/produktfördelar
  • Lägre Life Cycle Costs tack vare optimerad verkningsgrad
  • Kondensavrinningshål är standard i motorhusen
  • Flexibel användning i klimat- och kylanläggningar tack vare optimerad lanterna i patenterad design för exakt kondensatavrinning
  • Högt korrosionsskydd tack vare katodisk beläggning
  • Standardmotorer (motsvarande Wilo-specifikationen) och mekaniska tätningar i som finns att få tag på över hela världen
Konstruktion
Pump med torr motor av inline-konstruktion med flänsanslutning

Användning
Pumpning av värmeledningsvatten (enligt VDI 2035), kallvatten och vatten-glykol-blandningar utan slipande partiklar i värme-, kallvatten- och kylsystem.

Ingår i leverans
  • Pump
  • Monterings- och skötselanvisning
Tekniska data
  • Tillåtet temperaturområde -20 °C till +140 °C
  • Nätanslutning 3~400 V, 50 Hz (andra på förfrågan)
  • Kapslingsklass IP55
  • Nominell anslutning DN 32 till DN 250
  • Max. driftstryck 16 bar (25 bar på förfrågan)
Material
  • Pumphus och lanterna: Standard: EN-GJL-250; nodulärt gjutjärn EN-GJS-400-18-LT som tillval
  • Pumphjul: Standard: EN-GJL-200; specialutförande: brons CuSn 10
  • Axel: 1.4122
  • Mekanisk tätning: AQEGG; andra mekaniska tätningar på förfrågan
Beskrivning/konstruktion
Enstegs centrifugalpump i inline-konstruktion med:
  • Mekanisk tätning
  • Flänsanslutning med tryckmätningsanslutning R 1/8
  • Lanterna
  • Koppling
  • IEC-normmotor
Vibr dämp p-vikt under 220 kg
Artikelnummer: 2835505
RSK-nummer: 5813282
Vibrationsdämpare
  • Placeras under pelare, en i varje hörn.
  • Tillverkade av gummi
  • Levereras i sats om fyra stycken i påse
Motflänsar ansl. 50 PN10
Artikelnummer: 2105581
RSK-nummer: 5784439
Motflänsar
  • Tillverkade av stål
  • Motflänsar (svets) levereras komplett (i par) med bult, mutter och flänspackning
Dropplåt 720x500 typ 2.1
Artikelnummer: 2835382
RSK-nummer: 5761551
Dropplåt för avledning av kondensvatten
  • Tillverkad av rostfritt stål, SS 2333
  • Pålödd bussning (G 3/4” inv.), tillverkad av mässing, avsedd för anslutning av dräneringsrör
  • Monteras mellan konsol/fotplatta och pelare
Pelare typ 2
Artikelnummer: 2835498
RSK-nummer: 5811230
Pelare avsedd för våta och torra cirkulationspumpar i inline-utförande
  • Placeras på plant underlag och fylls med betong på plats före montage av konsol eller fotplatta
  • Tillverkad av rostfritt stål, EN 403
  • Levereras komplett med bultar (tillverkade av rostfritt stål) för fäste av konsol/fotplatta
WILO rekommenderar att pumpar med en vikt överstigande 40 kg monteras med konsol/fotplatta på pelare.
Fotplatta typ 2
Artikelnummer: 2835387
RSK-nummer: 5761938
Fotplattor för montage på pelare eller vägg.
  • Fotplatta skruvas fast i pumphusfötter (undersida av pumphus)
  • Bultar av rostfritt stål medföljer mot förfrågan (i beställning ska det framgå till vilken pump fotplattan ska användas)
  • Tillverkade av rostfritt stål, SS 2333
  • Märkta med artikelnummer
WILO rekommenderar att pumpar med en vikt överstigande 40 kg monteras med fotplatta på pelare.
Nedsv av p-hjul 5,5-11 kW
Artikelnummer: 2835239
RSK-nummer:
Svarvning av pumphjul
Justering av pumphjulsdiameter är speciellt lämpligt i följande fall:
  • Pumpning av köldbärarmedia där det pumpade mediat har en högre densitet än vatten
  • Minimering av motorstorlek (axeleffekt)
  • Anpassning av pumpkurva gentemot driftpunkt
  • Andra varvtal än 50 Hz
Borrning pumpfläns t.o.m DN100
Artikelnummer: 2835368
RSK-nummer:
Borrning av pumpfläns
Borrning av pumpfläns görs i de fall då ersättningspumpen flänsstorlek/tryckklass ej överensstämmer med den befintliga pumpen.
  • Vid utbytesärenden
  • Kostnadsbesparande vid i annat fall nödvändig ombyggnation av rörsystem
Gällande pumpar med större anslutning än DN 100 - kontakta Wilo-Kundsupport.
Flänspackning DN 50 PN6/10
Artikelnummer: 2150974
RSK-nummer:
Flänspackning DN 50 PN6/10, Klingersil
  • Tjocklek: 2 mm
  • Innerdiameter: 61 mm
  • Ytterdiameter: 96 mm
Motorskåp KMS 3,2-16,0 A
Artikelnummer: 2835153
RSK-nummer: 5885160
