Befintlig pump - Cirkulation

Fabrikat ABS, Scanpump, Vadstena
Benämning VM 84/410/415/425/435
Bygglängd 450 mm
Anslutningsspänning 3x400 V
Pumphusgänga/fläns DN 80 PN6

Ersättningspump - Konventionell Utbytesblad

Benämning IL 50/120-2,2/2
Artikelnummer 2120875
RSK-nummer 576 43 29
MEI ≥ 0.4
IE 3
Bygglängd 340 mm
Anslutningsspänning 3x400 V
Pumphusgänga/fläns DN 50 PN16
Märkström 4,40 A
Effekt avgiven P2 2.2 kW
Mediatemperaturområde -20 - +140 °C

Anmärkning

Obs! Ombyggnad av rör.

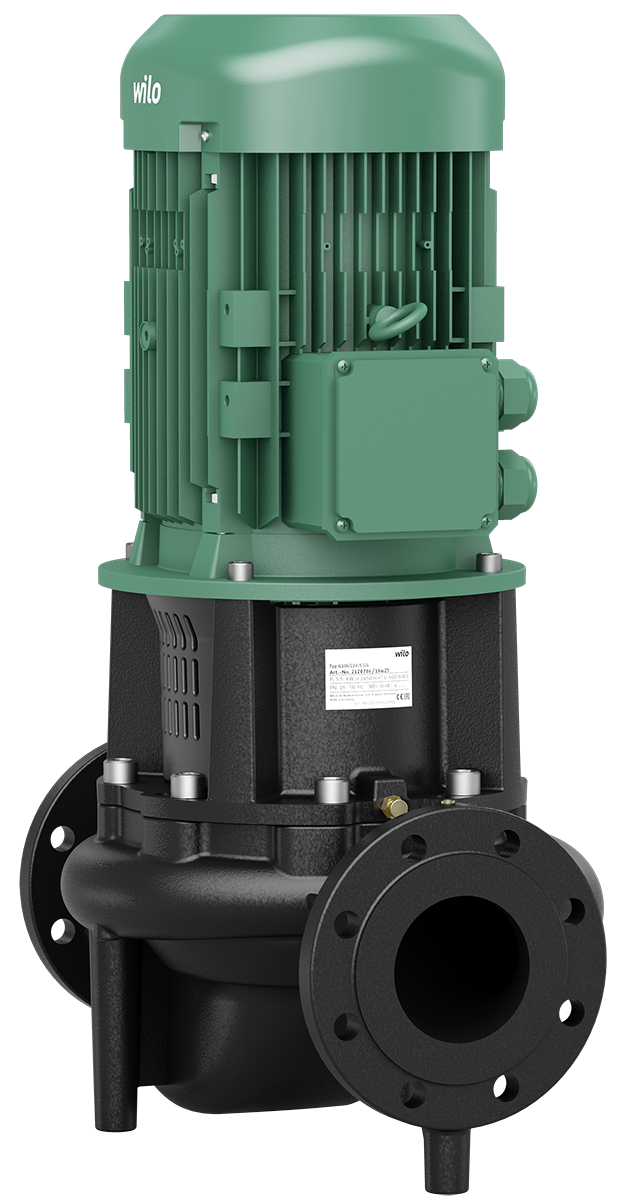

Produktinformation
IL 50/120-2,2/2

IL 50/120-2,2/2
Artikelnummer: 2120875
RSK-nummer: 5764329

Speciella egenskaper/produktfördelar
  • Lägre Life Cycle Costs tack vare optimerad verkningsgrad
  • Kondensavrinningshål är standard i motorhusen
  • Flexibel användning i klimat- och kylanläggningar tack vare optimerad lanterna i patenterad design för exakt kondensatavrinning
  • Högt korrosionsskydd tack vare katodisk beläggning
  • Standardmotorer (motsvarande Wilo-specifikationen) och mekaniska tätningar i som finns att få tag på över hela världen
Konstruktion
Pump med torr motor av inline-konstruktion med flänsanslutning

Användning
Pumpning av värmeledningsvatten (enligt VDI 2035), kallvatten och vatten-glykol-blandningar utan slipande partiklar i värme-, kallvatten- och kylsystem.

Ingår i leverans
  • Pump
  • Monterings- och skötselanvisning
Tekniska data
  • Tillåtet temperaturområde -20 °C till +140 °C
  • Nätanslutning 3~400 V, 50 Hz (andra på förfrågan)
  • Kapslingsklass IP55
  • Nominell anslutning DN 32 till DN 250
  • Max. driftstryck 16 bar (25 bar på förfrågan)
Material
  • Pumphus och lanterna: Standard: EN-GJL-250; nodulärt gjutjärn EN-GJS-400-18-LT som tillval
  • Pumphjul: Standard: EN-GJL-200; specialutförande: brons CuSn 10
  • Axel: 1.4122
  • Mekanisk tätning: AQEGG; andra mekaniska tätningar på förfrågan
Beskrivning/konstruktion
Enstegs centrifugalpump i inline-konstruktion med:
  • Mekanisk tätning
  • Flänsanslutning med tryckmätningsanslutning R 1/8
  • Lanterna
  • Koppling
  • IEC-normmotor
Vibr dämp p-vikt under 220 kg
Artikelnummer: 2835505
RSK-nummer: 5813282
Vibrationsdämpare
  • Placeras under pelare, en i varje hörn.
  • Tillverkade av gummi
  • Levereras i sats om fyra stycken i påse
Motflänsar ansl. 50 PN10
Artikelnummer: 2105581
RSK-nummer: 5784439
Motflänsar
  • Tillverkade av stål
  • Motflänsar (svets) levereras komplett (i par) med bult, mutter och flänspackning
Dropplåt 720x500 typ 2.1
Artikelnummer: 2835382
RSK-nummer: 5761551
Dropplåt för avledning av kondensvatten
  • Tillverkad av rostfritt stål, SS 2333
  • Pålödd bussning (G 3/4” inv.), tillverkad av mässing, avsedd för anslutning av dräneringsrör
  • Monteras mellan konsol/fotplatta och pelare
Pelare typ 2
Artikelnummer: 2835498
RSK-nummer: 5811230
Pelare avsedd för våta och torra cirkulationspumpar i inline-utförande
  • Placeras på plant underlag och fylls med betong på plats före montage av konsol eller fotplatta
  • Tillverkad av rostfritt stål, EN 403
  • Levereras komplett med bultar (tillverkade av rostfritt stål) för fäste av konsol/fotplatta
WILO rekommenderar att pumpar med en vikt överstigande 40 kg monteras med konsol/fotplatta på pelare.

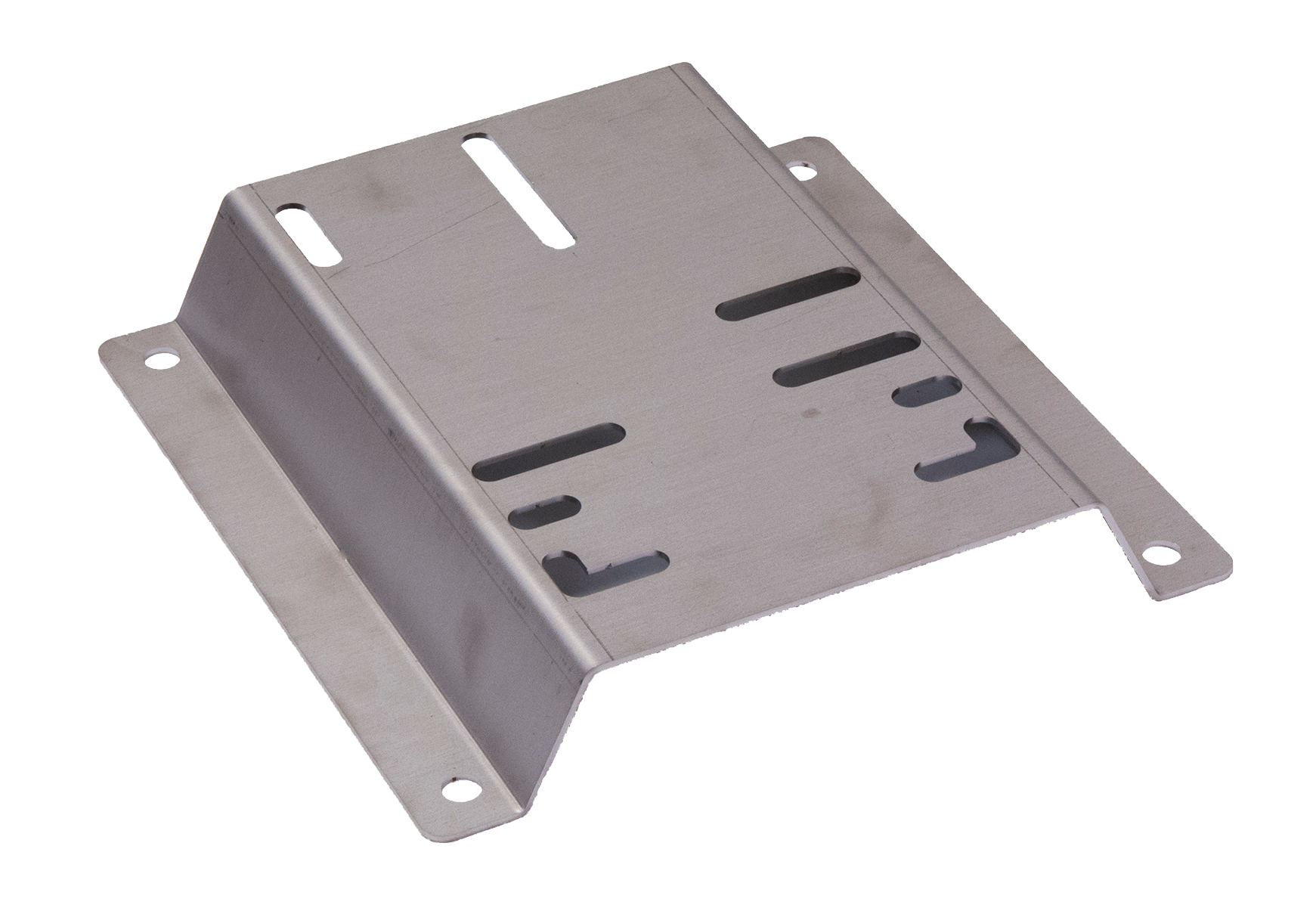

Fotplatta typ 2
Artikelnummer: 2835387
RSK-nummer: 5761938
Fotplattor för montage på pelare eller vägg.
  • Fotplatta skruvas fast i pumphusfötter (undersida av pumphus)
  • Bultar av rostfritt stål medföljer mot förfrågan (i beställning ska det framgå till vilken pump fotplattan ska användas)
  • Tillverkade av rostfritt stål, SS 2333
  • Märkta med artikelnummer
WILO rekommenderar att pumpar med en vikt överstigande 40 kg monteras med fotplatta på pelare.
Nedsv av p-hjul t.o.m 4 kW
Artikelnummer: 2835488
RSK-nummer:
Svarvning av pumphjul
Justering av pumphjulsdiameter är speciellt lämpligt i följande fall:
  • Pumpning av köldbärarmedia där det pumpade mediat har en högre densitet än vatten
  • Minimering av motorstorlek (axeleffekt)
  • Anpassning av pumpkurva gentemot driftpunkt
  • Andra varvtal än 50 Hz
Borrning pumpfläns t.o.m DN100
Artikelnummer: 2835368
RSK-nummer:
Borrning av pumpfläns
Borrning av pumpfläns görs i de fall då ersättningspumpen flänsstorlek/tryckklass ej överensstämmer med den befintliga pumpen.
  • Vid utbytesärenden
  • Kostnadsbesparande vid i annat fall nödvändig ombyggnation av rörsystem
Gällande pumpar med större anslutning än DN 100 - kontakta Wilo-Kundsupport.
Flänspackning DN 50 PN6/10
Artikelnummer: 2150974
RSK-nummer:
Flänspackning DN 50 PN6/10, Klingersil
  • Tjocklek: 2 mm
  • Innerdiameter: 61 mm
  • Ytterdiameter: 96 mm
Motorskåp KMS 3,2-16,0 A
Artikelnummer: 2835153
RSK-nummer: 5885160
Motorskåp KMS 1,0-5,0 A
Artikelnummer: 2835149
RSK-nummer: 5955081
KMS 1,0-5,0 A
Wilo-KMS, avsett för 3-fas pumpar (230/400 V) enkelpumpar utan inbyggda termobrytare.
  • Start- och stoppknapp
  • Jordskena
  • Skyddsform IP 55
  • Manöverspänning 230 V
Motorskåp SK602N
Artikelnummer: 2120444
RSK-nummer: 5955121
Motorskåp SK 602N
Motorskåp för väggmontage för elektrisk anslutning av enfas- och trefaspumpar med inbyggda termokontakter för övervakning av lindningstemperaturen (fullständigt motorskydd).Automatisk omstart av pumpen efter strömavbrott och automatisk störningskvittering efter att motorn har kylts ned. Innehåller kontaktor för utlösning av fullt motorskydd, till-/frånkoppling, med integrerad driftsindikeringslampa, uttag för extern potentialfri till-/frånkoppling och uttagslist för anslutningarna.
  • Driftspänning: 1~230 V, 3~230 V, 3~400 V
  • Max. motoreffekt P2: 1 kW (1~230 V), 1,5 kW (3~230 V), 3 kW (3~400 V)
  • Kopplingseffekt: max. 16 A
  • Kapslingsklass: IP 55
  • Temperaturområde: max +40 °C
  • Mått (H x B x D): 130x130x110 mm
  • Kabelanslutning: 2xM20
  • Potentialfri kontakt (SBM): sluten vid drift, max. kontaktbelastning: 250 V/1 A/150 VA
  • Driftindikeringslampa
Motorskåp SK622N
Artikelnummer: 2120445
RSK-nummer: 5955122
Motorskåp SK 622N
Motorskåp för väggmontage för elektrisk anslutning av enfas- och trefaspumpar med inbyggda termokontakter för övervakning av lindningstemperaturen (fullständigt motorskydd).Automatisk omstart av pumpen efter strömavbrott och automatisk störningskvittering efter att motorn har kylts ned. Innehåller kontaktor för utlösning av fullt motorskydd, till-/frånkoppling, med integrerad driftsindikeringslampa, uttag för extern potentialfri till-/frånkoppling och uttagslist för anslutningarna, med potentialfria kontakter för externt drifts- och felmeddelande samt felsignallampa.
  • Driftspänning: 1~230 V, 3~230 V, 3~400 V
  • Max. motoreffekt P2: 1 kW (1~230 V), 1,5 kW (3~230 V), 3 kW (3~400 V)
  • Kopplingseffekt: max. 16 A
  • Kapslingsklass: IP 55
  • Temperaturområde: max. +40 °C
  • Mått (H x B x D): 130x130x115 mm
  • Kabelanslutning: 2xM16, 2xM20
  • Potentialfri kontakt (SBM): sluten vid drift, max. kontaktbelastning: 250 V/1 A/150 VA
  • Potentialfri kontakt (SSM): öppen vid störning, max. kontaktbelastning: 250 V/1 A/150 VA
  • Driftindikeringslampa
  • Felsignallampa
