Befintlig pump - Cirkulation

Fabrikat ABS, Scanpump, Vadstena
Benämning VMP 84/410/415/425/435
Bygglängd 450 mm
Anslutningsspänning 3x400 V
Pumphusgänga/fläns DN 80 PN6

Ersättningspump - Konventionell Utbytesblad

Benämning DL 50/120-2,2/2
Artikelnummer 2121023
RSK-nummer 576 44 45
MEI ≥ 0.4
IE 3
Bygglängd 340 mm
Anslutningsspänning 3x400 V
Pumphusgänga/fläns DN 50 PN16
Märkström 4,40 A
Effekt avgiven P2 2.2 kW
Mediatemperaturområde -20 - +140 °C

Anmärkning

Obs! Ombyggnad av rör.

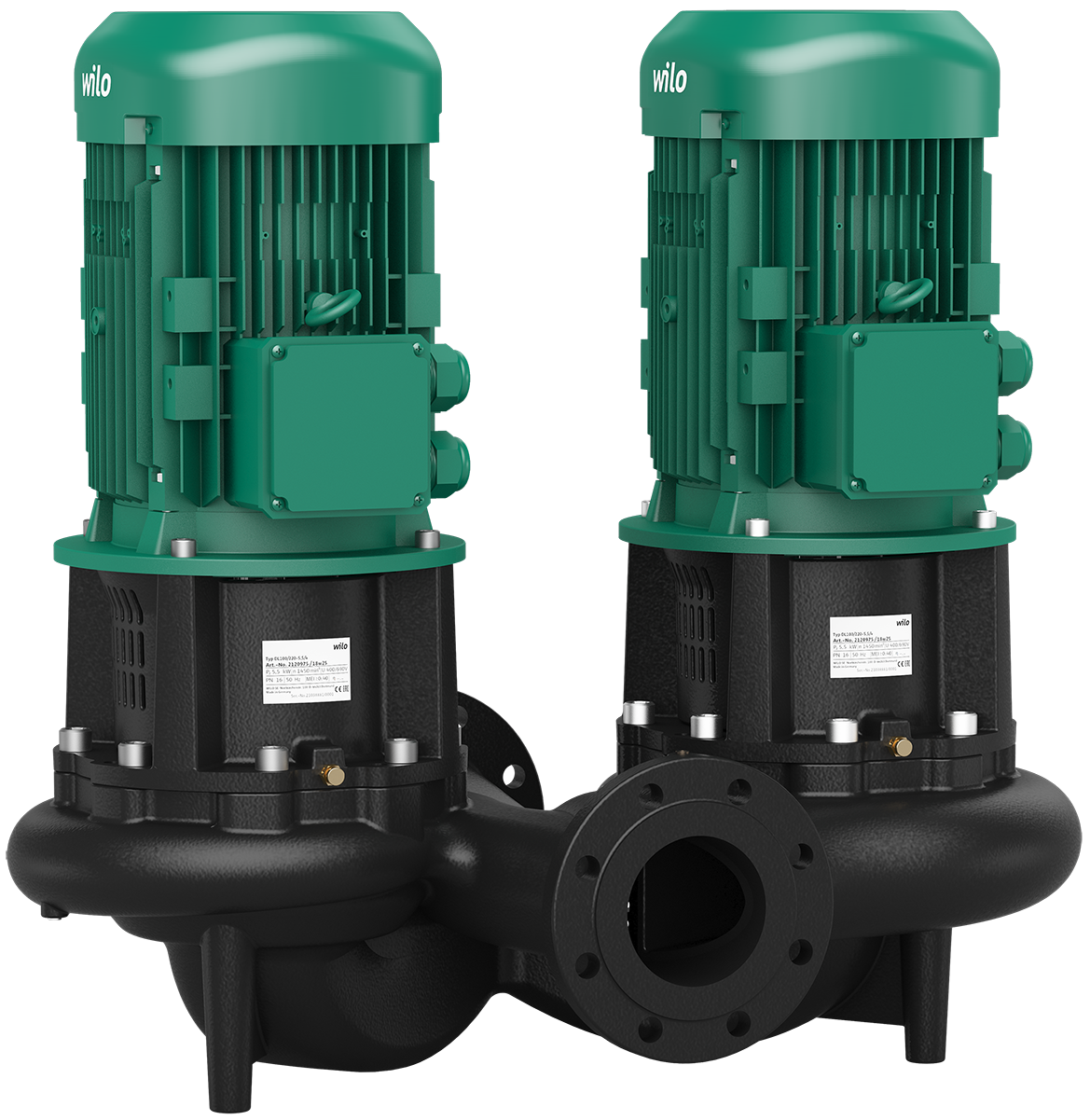

Produktinformation
DL 50/120-2,2/2

DL 50/120-2,2/2
Artikelnummer: 2121023
RSK-nummer: 5764445

Speciella egenskaper/produktfördelar
  • Lägre Life Cycle Costs tack vare optimerad verkningsgrad
  • Kondensavrinningshål är standard i motorhusen
  • Flexibel användning i klimat- och kylanläggningar tack vare optimerad lanterna i patenterad design för exakt kondensatavrinning
  • Högt korrosionsskydd tack vare katodisk beläggning
  • Standardmotorer (motsvarande Wilo-specifikationen) och mekaniska tätningar i som finns att få tag på över hela världen
Konstruktion
Pump med torr motor av inline-konstruktion med flänsanslutning

Användning
Pumpning av värmeledningsvatten (enligt VDI 2035), kallvatten och vatten-glykol-blandningar utan slipande partiklar i värme-, kallvatten- och kylsystem.

Ingår i leverans
  • Pump
  • Monterings- och skötselanvisning
Tekniska data
  • Tillåtet temperaturområde -20 °C till +140 °C
  • Nätanslutning 3~400 V, 50 Hz (andra på förfrågan)
  • Kapslingsklass IP55
  • Nominell anslutning DN 32 till DN 250
  • Max. driftstryck 16 bar (25 bar på förfrågan)
Material
  • Pumphus och lanterna: Standard: EN-GJL-250; nodulärt gjutjärn EN-GJS-400-18-LT som tillval
  • Pumphjul: Standard: EN-GJL-200; specialutförande: brons CuSn 10
  • Axel: 1.4122
  • Mekanisk tätning: AQEGG; andra mekaniska tätningar på förfrågan
Beskrivning/konstruktion
Enstegs centrifugalpump i inline-konstruktion med:
  • Mekanisk tätning
  • Flänsanslutning med tryckmätningsanslutning R 1/8
  • Lanterna
  • Koppling
  • IEC-normmotor
Vibr dämp p-vikt under 220 kg
Artikelnummer: 2835505
RSK-nummer: 5813282
Vibrationsdämpare
  • Placeras under pelare, en i varje hörn.
  • Tillverkade av gummi
  • Levereras i sats om fyra stycken i påse
Motflänsar ansl. 50 PN10
Artikelnummer: 2105581
RSK-nummer: 5784439
Motflänsar
  • Tillverkade av stål
  • Motflänsar (svets) levereras komplett (i par) med bult, mutter och flänspackning
Dropplåt 580x620 typ 3.1
Artikelnummer: 2835381
RSK-nummer: 5761550
Dropplåt för avledning av kondensvatten
  • Tillverkad av rostfritt stål, SS 2333
  • Pålödd bussning (G 3/4” inv.), tillverkad av mässing, avsedd för anslutning av dräneringsrör
  • Monteras mellan konsol/fotplatta och pelare
Pelare typ 3
Artikelnummer: 2835499
RSK-nummer: 5811231
Pelare avsedd för våta och torra cirkulationspumpar i inline-utförande
  • Placeras på plant underlag och fylls med betong på plats före montage av konsol eller fotplatta
  • Tillverkad av rostfritt stål, EN 403
  • Levereras komplett med bultar (tillverkade av rostfritt stål) för fäste av konsol/fotplatta
WILO rekommenderar att pumpar med en vikt överstigande 40 kg monteras med konsol/fotplatta på pelare.
Fotplatta typ 3
Artikelnummer: 2835388
RSK-nummer: 5761947
Fotplattor för montage på pelare eller vägg.
  • Fotplatta skruvas fast i pumphusfötter (undersida av pumphus)
  • Bultar av rostfritt stål medföljer mot förfrågan (i beställning ska det framgå till vilken pump fotplattan ska användas)
  • Tillverkade av rostfritt stål, SS 2333
  • Märkta med artikelnummer
WILO rekommenderar att pumpar med en vikt överstigande 40 kg monteras med fotplatta på pelare.
Blindlock typ A
Artikelnummer: 2040970
RSK-nummer: 5813326
Blindlock för service- och reparationsarbeten
  • Levereras i komplett sats innehållande lock och packning
Nedsv av p-hjul t.o.m 4 kW
Artikelnummer: 2835488
RSK-nummer:
Svarvning av pumphjul
Justering av pumphjulsdiameter är speciellt lämpligt i följande fall:
  • Pumpning av köldbärarmedia där det pumpade mediat har en högre densitet än vatten
  • Minimering av motorstorlek (axeleffekt)
  • Anpassning av pumpkurva gentemot driftpunkt
  • Andra varvtal än 50 Hz
Borrning pumpfläns t.o.m DN100
Artikelnummer: 2835368
RSK-nummer:
Borrning av pumpfläns
Borrning av pumpfläns görs i de fall då ersättningspumpen flänsstorlek/tryckklass ej överensstämmer med den befintliga pumpen.
  • Vid utbytesärenden
  • Kostnadsbesparande vid i annat fall nödvändig ombyggnation av rörsystem
Gällande pumpar med större anslutning än DN 100 - kontakta Wilo-Kundsupport.
Flänspackning DN 50 PN6/10
Artikelnummer: 2150974
RSK-nummer:
Flänspackning DN 50 PN6/10, Klingersil
  • Tjocklek: 2 mm
  • Innerdiameter: 61 mm
  • Ytterdiameter: 96 mm
