Befintlig pump - Dränering- och avlopp

Fabrikat Robota (dränering och avlopp)
Benämning BEST 2M-MAN
Anslutningsspänning 1x230 V
Pumphusgänga/fläns G 40
Effekt avgiven P2 0,55 kW

Ersättningspump Utbytesblad

Benämning TS 40/14 1-fas
Artikelnummer 2063931
RSK-nummer 588 43 00
Anslutningsspänning 1x230 V
Pumphusgänga/fläns G 40 inv.
Märkström 4,4 A
Effekt avgiven P2 0,75 kW
Mediatemperaturområde +3 - +35 °C
Fritt genomlopp 10

Anmärkning

Överensstämmande anslutningsdimension.

Produktinformation

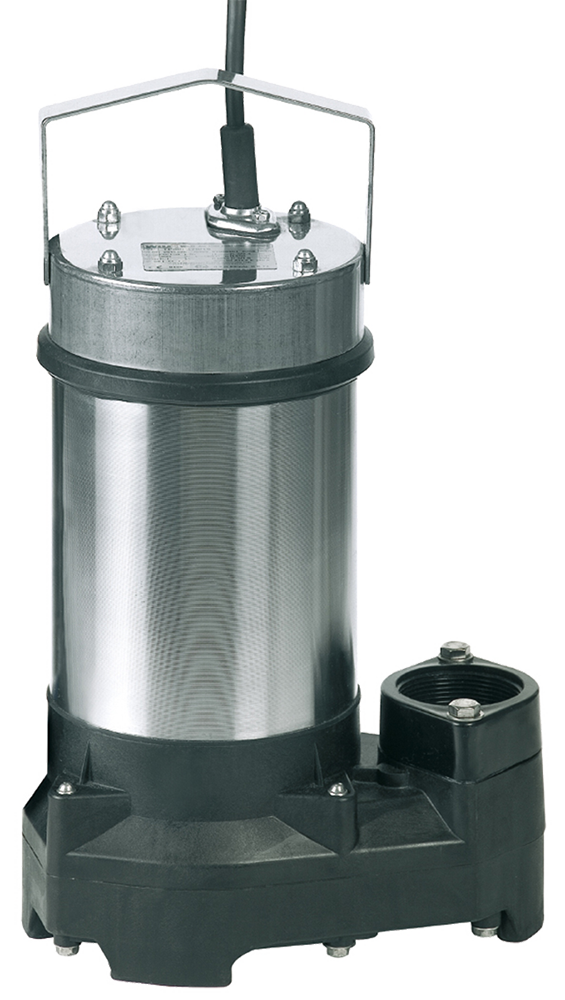

TS 40/14 1-fas

TS 40/14 1-fas
Artikelnummer: 2063931
RSK-nummer: 5884300

Speciella egenskaper/produktfördelar
  • Enkel hantering tack vare låg vikt
  • Enkel användning med monterad nivåvippa och stickkontakt (A-utförande)
Konstruktion
Dränkbar spillvattenpump

Användning
Pumpning av:
  • Förrenat avloppsvatten utan fekalier och långfibrigt innehåll
  • Spillvatten
Utrustning/funktion
  • A-utförande med nivåvippa och stickkontakt
  • Termisk motorövervakning
  • Inbyggd backventil
  • Slangkoppling
Ingår i leverans
  • Pump med 10 m anslutningskabel och fri kabelände
  • A-utförande med nivåvippa och stickkontakt
  • Slangkoppling
  • Monterings- och skötselanvisning
Tekniska data
  • Nätanslutning: 1~ 230 V, 50 Hz eller 3~ 400 V, 50 Hz
  • Kapslingsklass: IP68
  • Max. nedsänkningsdjup: 7 m
  • Medietemperatur: 3 ... 35 °C
  • Kabellängd: 10 m
  • Tryckanslutning: Rp 1½
Material
  • Motorhus: 1.4301
  • Pumphus: PP-GF30
  • Pumphjul: PP-GF30
  • Axel: 1.4404
  • Tätning:
  • På motorsidan: SiC/SiC
  • På mediesidan: SiC/SiC
  • Statisk tätning: NBR
Beskrivning/konstruktion
Dränkbar spillvattenpump som översvämningsbart blockaggregat för stationär och transportabel våt installation.

Hydraulik
Utgången på trycksidan består av en vertikal gänganslutning Rp 1½ med integrerad backventil. Halvöppna kanalhjul används som pumphjul.

Motor
Ytkyld motor i enfas- eller trefasutförande med termisk motorövervakning. I enfasutförandet är motorövervakningen självkopplande. Värmen som avges avleds via husdelarna direkt till det omgivande mediet. Dessa aggregat kan endast användas nedsänkta i konstant eller intermittent drift.
Motorn skyddas mot mediet med en tätningskammare. Mediet är potentiellt biologiskt nedbrytbart och ofarligt för miljön.
Den löstagbara anslutningskabeln har en längd på 10 m och fria kabeländar. A-utförandet har en nivåvippa och stickkontakt.

Tätning
Tätningen på medie- och motorsidan sker genom en mekanisk tätning som är oberoende av rotationsriktningen.

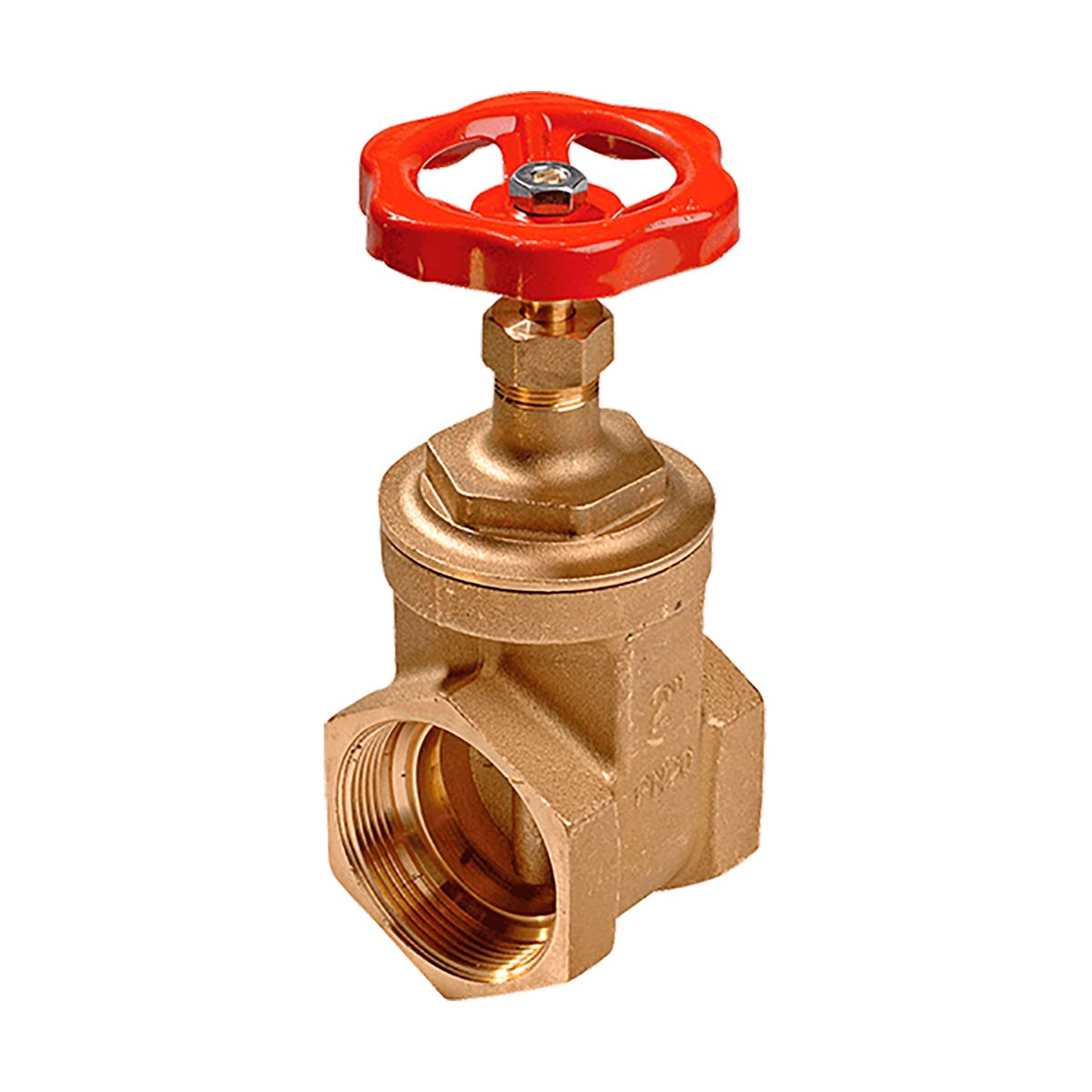

Avstängningsventil G 40
Artikelnummer: 2525301
RSK-nummer: 5885077
Avstängningsventil
  • Avsedd för pumpar i Rexa-serien
  • Anslutning G 40

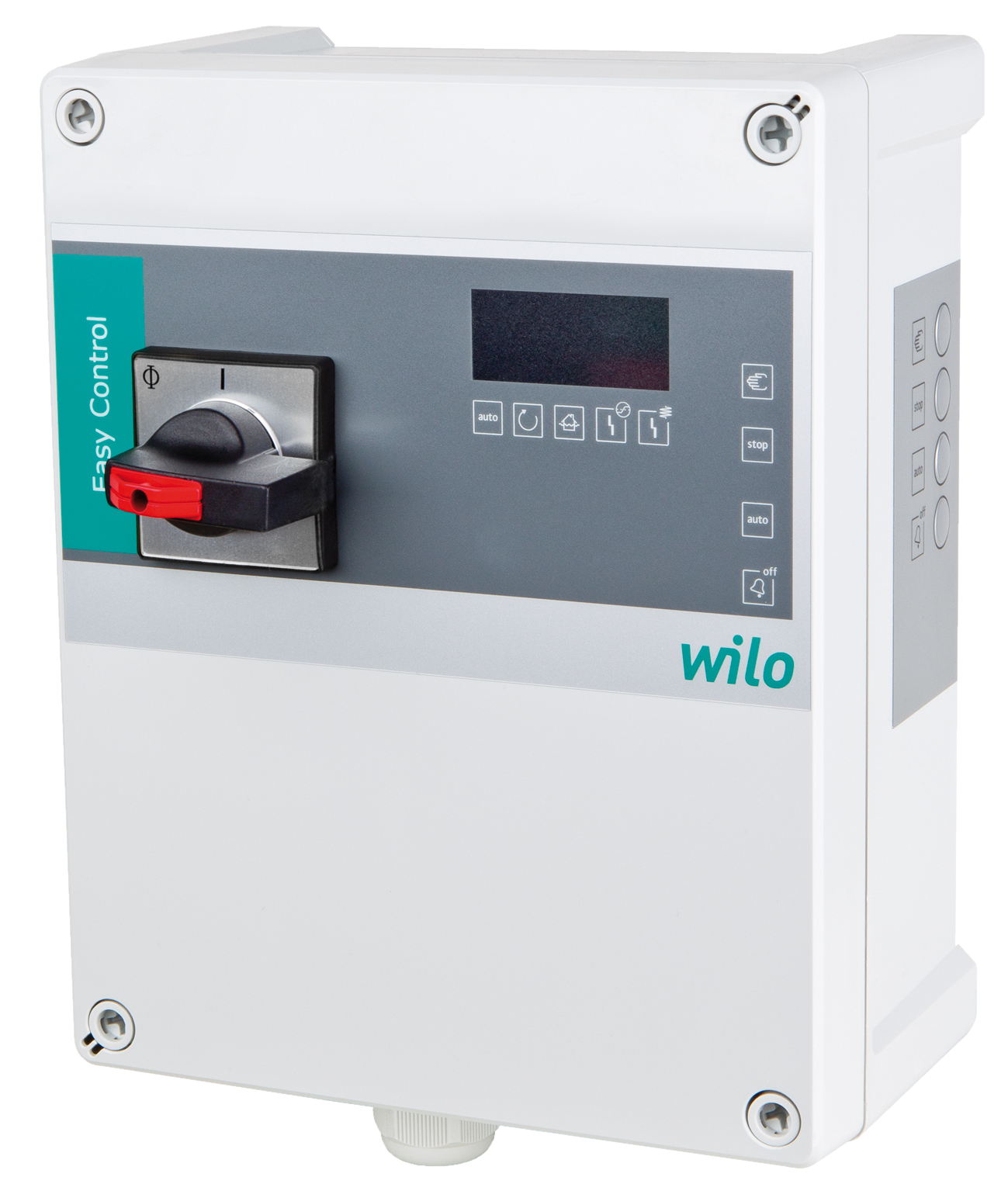

Automatikskåp Wilo-Control MS-Lift 1x4
Artikelnummer: 2539741
RSK-nummer: 5884306
Automatikskåp Wilo-Control MS-Lift 1x4 - för en dränksäker pump
Funktioner
  • Nivåreglering med nivåvippor
  • Huvudströmbrytare, låsbar
  • Potentialfria kontakter för larm
  • Kontakt för termobrytare (WSK)
  • Motionskörning 2 sek/24 h
  • Larmsummer
  • Möjlighet till batteribackup (larm)
Tekniska data
  • Manöverspänning 24V DC
  • Ansl.spänning pump: 1~230 V / 3~400 V
  • Max märkström pump: 12 A
  • Kapslingsklass: IP 54
  • Mått: 191 x 240 x 107 mm (B x H x D)
  • Omgivningstemperatur -30 till +60°C

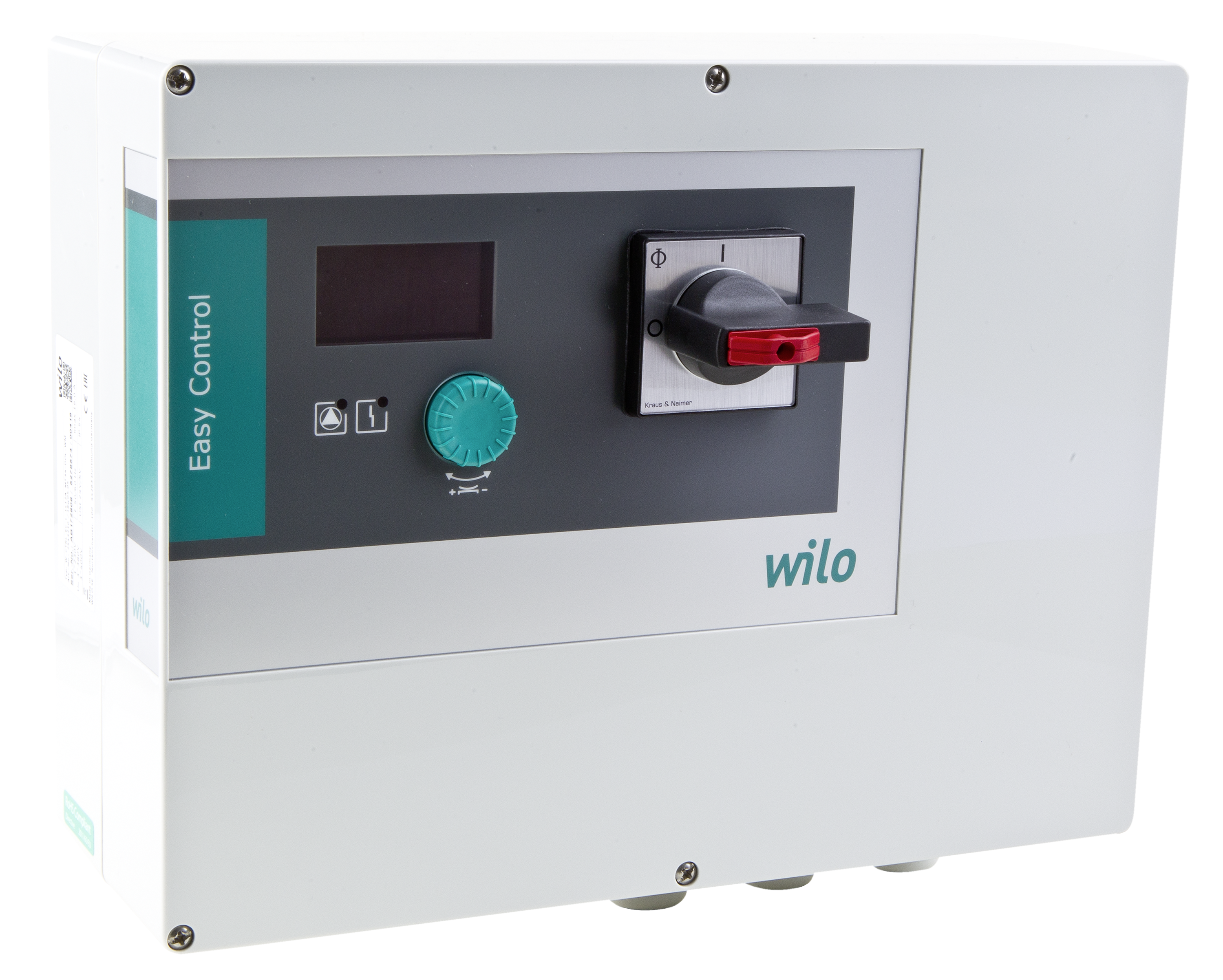

Automatikskåp Wilo-Control MS-Lift 2x4
Artikelnummer: 2539745
RSK-nummer: 5884307
Automatikskåp Wilo-Control MS-Lift 2x4 - för två dränksäkra pumpar
Funktioner
  • Nivåreglering med nivåvippor
  • Huvudströmbrytare, låsbar
  • Potentialfria kontakter för larm
  • Kontakt för termobrytare (WSK)
  • Motionskörning 2sek/24h
  • Larmsummer
  • Möjlighet till batteribackup (Larm)
  • Överkoppling vid fel
  • Indikering för serviceintervall
Tekniska data
  • Manöverspänning 24V DC
  • Ansl.spänning pump: 1~230 V / 3~400 V (N)
  • Max märkström pump: 2x12 A
  • Kapslingsklass: IP 54
  • Mått: 290 x 240 x 107 mm (B x H x D)
  • Omgivningstemperatur -30 till +60°C
Automatikskåp Wilo-Control EC-Lift 1x12
Artikelnummer: 2543210
RSK-nummer: 5819361
Automatikskåp Wilo-Control EC-Lift 1x12 - för en dränksäker pump
Funktioner
  • Nivåreglering med nivåvippor eller nivåsensor (4- 20mA)
  • Vippor för hög eller lågnivå
  • Ingångar för: WSK, fuktsensor, ext start-stopp
  • Externa potentialfria larmkontakter, tex högnivå och ESM
  • SBM/SSM med potentialfria växlande kontakter (SBM valbar för drift eller standby)
  • Larmsummer
  • Drifttidsräknare
  • Alternering efter varje pumpstopp eller via programmerbar timer
  • Motionskörning on/off, timer programmerbar (upp till 336 h)
  • Överkoppling vid fel
  • Felminne upp till 10 senaste felen
Tekniska data
  • Manöverspänning: 24V DC
  • Ansl.spänning pump: 1~230 V / 3~400 V
  • Max märkström pump: 12 A
  • Kapslingsklass: IP 54
  • Mått: 230 x 200 x 110 mm (B x H x D)
Automatikskåp Wilo-Control EC-Lift 2x12
Artikelnummer: 2543220
RSK-nummer: 5819362
Automatikskåp Wilo-Control EC-Lift 2x12 - för två dränksäkra pumpar
Funktioner
  • Nivåreglering med nivåvippor eller nivåsensor (4- 20mA)
  • Vippor för hög eller lågnivå
  • Ingångar för: WSK, fuktsensor, ext start-stopp
  • Externa potentialfria larmkontakter, tex högnivå och ESM
  • SBM/SSM med potentialfria växlande kontakter (SBM valbar för drift eller standby)
  • Larmsummer
  • Drifttidsräknare
  • Alternering efter varje pumpstopp eller via programmerbar timer
  • Motionskörning on/off, timer programmerbar (upp till 336 h)
  • Överkoppling vid fel
  • Felminne upp till 10 senaste felen
Tekniska data
  • Manöverspänning: 24V DC
  • Ansl.spänning pump: 1~230 V / 3~400 V
  • Max märkström pump: 12 A (x 2)
  • Kapslingsklass: IP 54
  • Mått: 230 x 200 x 110 mm (B x H x D)
DrainAlarm2
Artikelnummer: 2545133
RSK-nummer: 5819358
Larmskåp DrainAlarm
Avsett för en eller flera dränksäkra pumpar.
Funktioner
  • Batteribackup 12 V, 1,2 Ah
  • 12 V larmutgång
  • Växlande potentialfri larmutgång
  • Inställning för hög-/lågnivålarm
  • Larmindikering på skåpets front
  • Summer
  • Möjlighet till extern kvittering
Tekniska data
  • Ansl.spänning: 1~230V
  • Alarmsignal: 85 dBA
  • Kapslingsklass: IP 54
  • Mått: 200 x 120 x 95 mm (B x H x D)

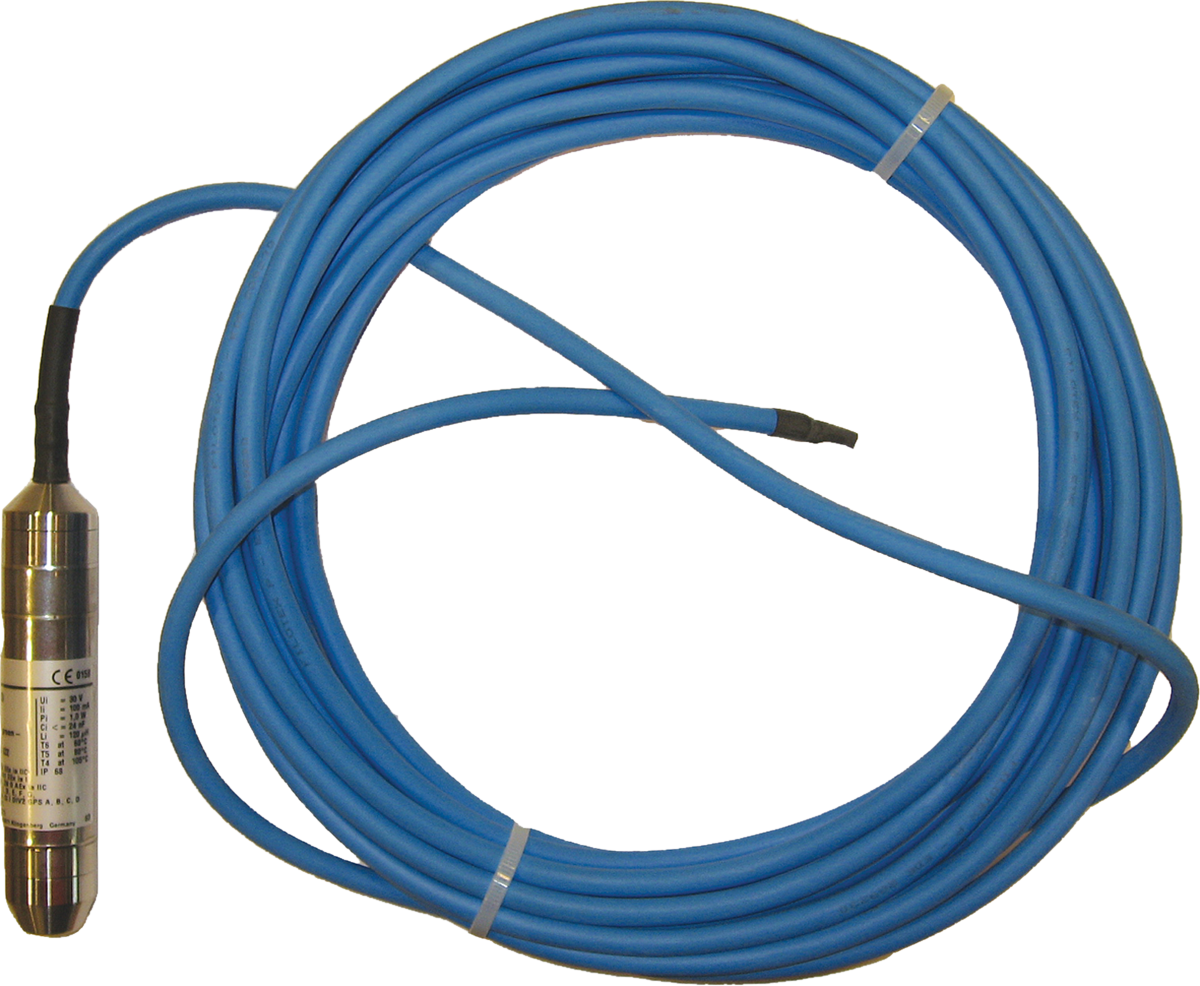

Nivågivare 10 m, 0-1 m
Artikelnummer: 2519924
RSK-nummer: 5885039
Nivåsensor 10 m, 0-1 m
Funktioner
  • För nivåreglering
  • Avsedd för MS- och SC-Lift (samt äldre PL-skåp)
Tekniska data
  • Mätområde 0-1 meter
  • Kapslingsklass: IP 68
  • Utgångssignal: 4-20 mA
  • 10 m kabel (andra längder mot förfrågan)
Nivågivare 10 m, 0-2,5m
Artikelnummer: 2519921
RSK-nummer: 5885076
Nivåsensor 10 m, 0-2,5 m
Funktioner
  • För nivåreglering
  • Avsedd för MS- och SC-Lift (samt äldre PL-skåp)
Tekniska data
  • Mätområde 0-2,5 meter
  • Kapslingsklass: IP 68
  • Utgångssignal: 4-20 mA
  • 10 m kabel (andra längder mot förfrågan)

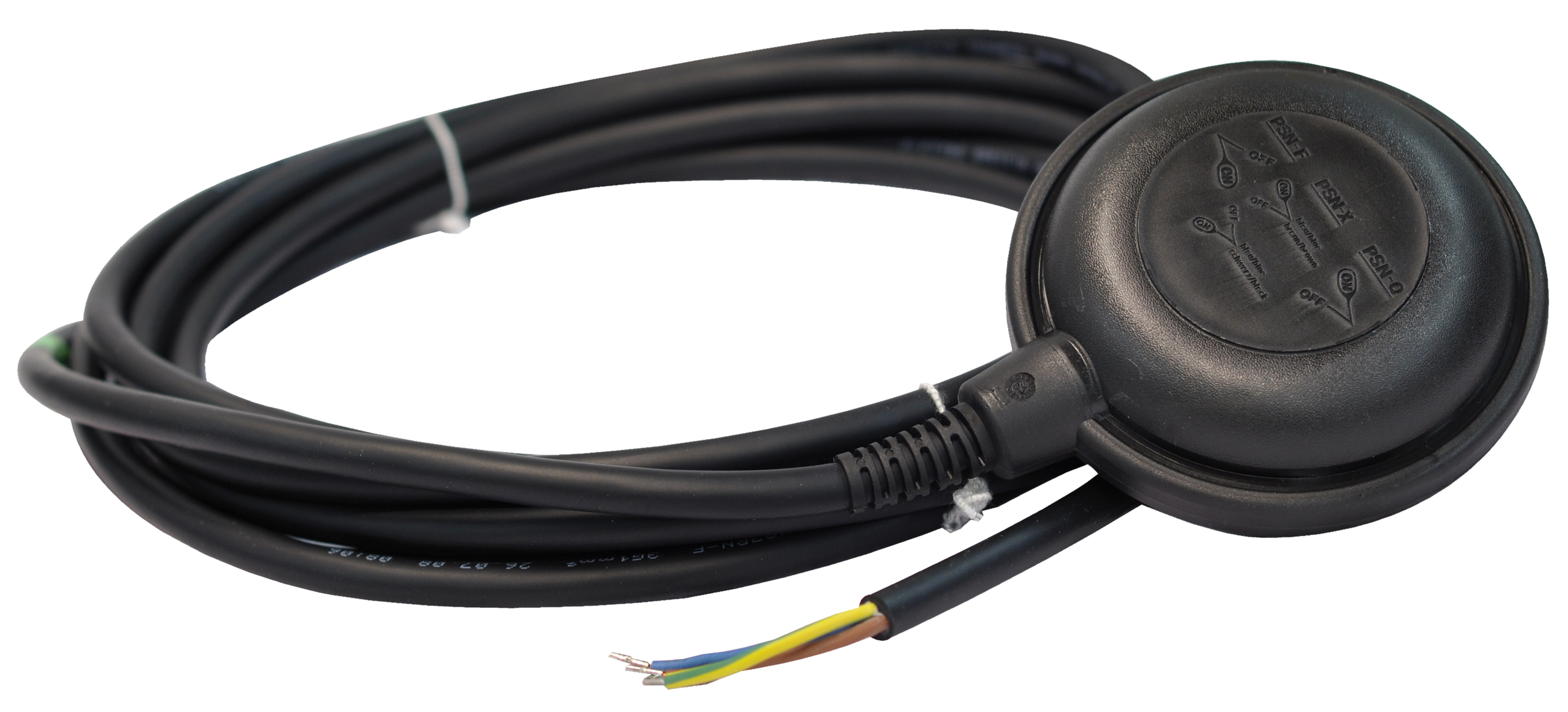

Nivåvippa WA 65 5 m
Artikelnummer: 503211390
RSK-nummer: 5885024
Nivåvippa WA 65 5 m
Funktioner
  • För nivåreglering
Tekniska data
  • Kabellängd 5 meter (andra längder mot förfrågan)
  • Max mediatemperatur +65°C
Vid pumpdrift rekommenderas att nivåvippan förses med sänke - Art.nr 2835532, RSK 588 50 23.
Nivåvippa WA 65 10 m
Artikelnummer: 503211893
RSK-nummer: 5885016
Nivåvippa WA 65 10 m
Funktioner
  • För nivåreglering
Tekniska data
  • Kabellängd 10 meter (andra längder mot förfrågan)
  • Max mediatemperatur +65°C
Vid pumpdrift rekommenderas att nivåvippan förses med sänke - Art.nr 2835532, RSK 588 50 23.

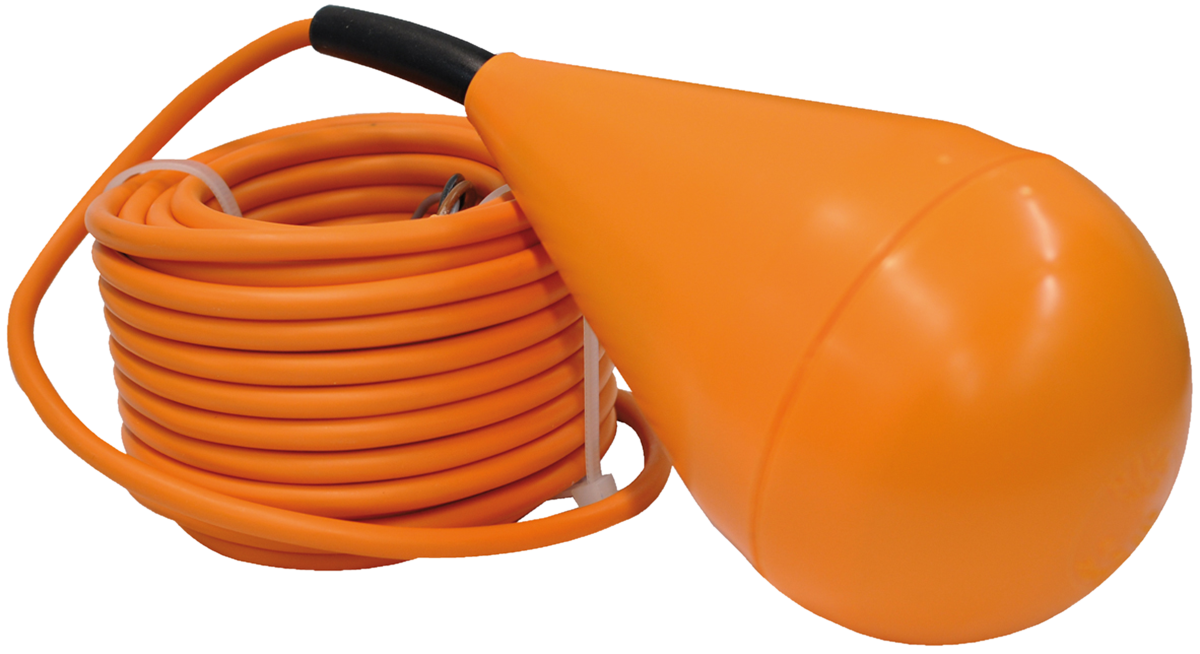

Nivåvippa MS1 10 m
Artikelnummer: 2004593
RSK-nummer: 5885022
Nivåvippa MS1 10 m
Funktioner
  • För nivåreglering
Tekniska data
  • Kabellängd 10 meter (andra längder mot förfrågan)
  • Inbyggt sänke

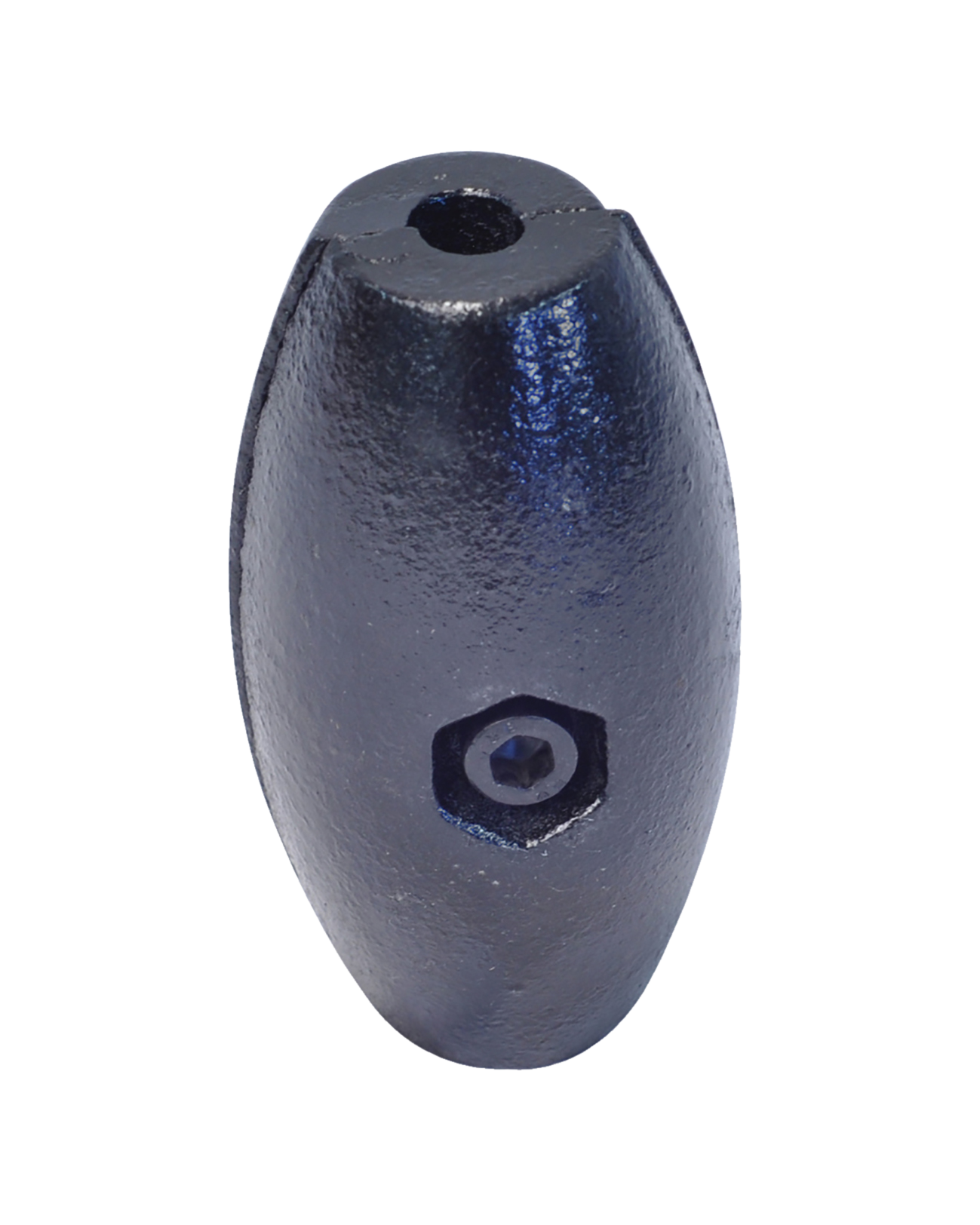

Sänke till nivåvippa (WA 65)
Artikelnummer: 2835532
RSK-nummer: 5885023
Sänke till nivåvippa
Funktioner
  • För nivåreglering
Nivåvippa WA KR1 S 10 m kabel
Artikelnummer: 6082807
RSK-nummer: 5819532
Nivåvippa WA KR1 S
Funktioner
  • För nivåreglering
Tekniska data
  • 10 m kabel (andra längder mot förfrågan)
  • Max mediatemperatur +100°C (vid behov av nivåvippa för aggressiva vätskor - vänligen kontakta Wilo-Kundsupport)
Vid pumpdrift rekommenderas att nivåvippan förses med sänke - Art.nr 2835532, RSK 588 50 23

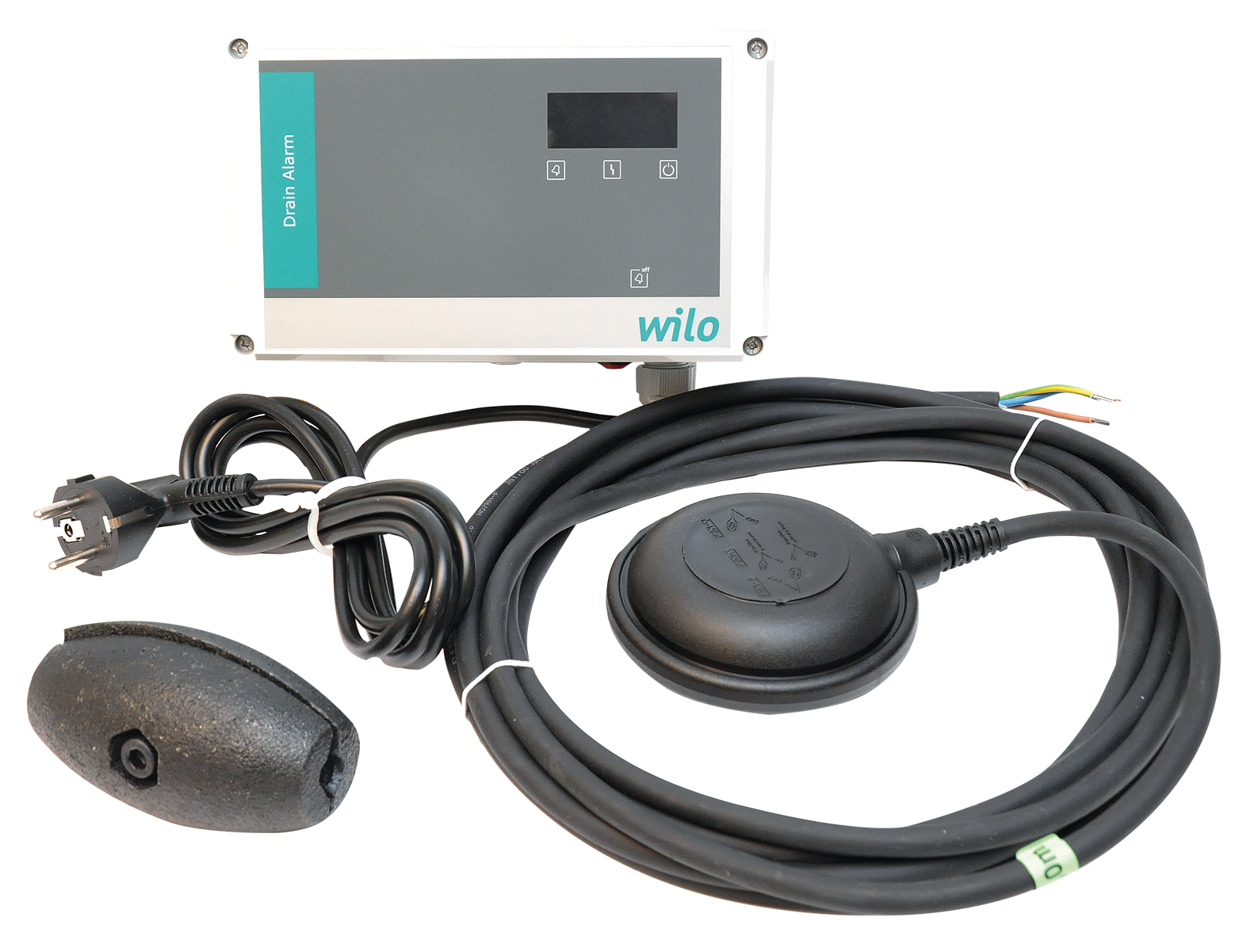

DrainAlarm2 komplett
Artikelnummer: 2835768
RSK-nummer: 5819360
Larmskåp DrainAlarm2 komplett
Avsett för en eller flera dränksäkra pumpar. Komplett med nivåvippa och sänke.
Funktioner
  • Batteribackup 12 V, 1,2 Ah
  • 12 V larmutgång
  • Växlande potentialfri larmutgång
  • Inställning för hög-/lågnivålarm
  • Larmindikering på skåpets front
  • Summer
  • Möjlighet till extern kvittering
Tekniska data
  • Ansl.spänning: 1~230V
  • Alarmsignal: 85 dBA
  • Kapslingsklass: IP 54
  • Mått: 200 x 120 x 95 mm (B x H x D)
