Befintlig pump - Dränering- och avlopp

Fabrikat ABS, Scanpump, Vadstena
Benämning Robusta 300 WTS
RSK-nummer 588 95 99
Anslutningsspänning 1x230 V
Pumphusgänga/fläns G 32 inv.

Ersättningspump Utbytesblad

Benämning TMW 32/11
Artikelnummer 4058060
RSK-nummer 588 40 89
Anslutningsspänning 1x230 V
Pumphusgänga/fläns G 32 inv.
Märkström 3,6 A
Effekt avgiven P2 0.55 kW
Mediatemperaturområde +3 - +35 °C
Fritt genomlopp 10

Anmärkning

Överensstämmande anslutningsdimension.
Ersättningspump försedd med utanpåliggande nivåvippa.

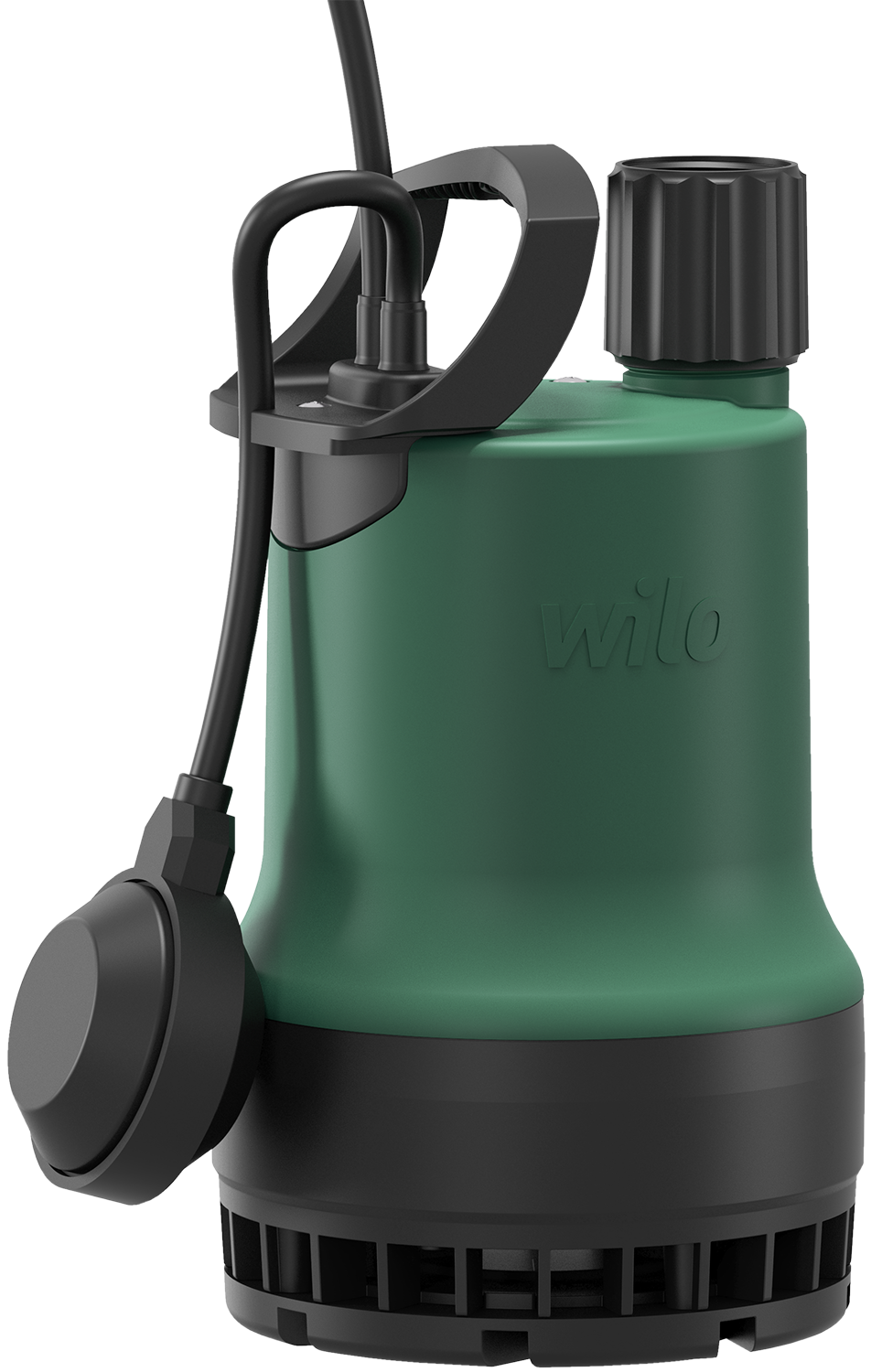

Produktinformation
TMW 32/11

TMW 32/11
Artikelnummer: 4058060
RSK-nummer: 5884089

Speciella egenskaper/produktfördelar
  • Den minimala restvattennivån är 2 mm (endast vid TMR-modell)
  • Ergonomiskt handtag, låg vikt, användarvänlig tack vare anslutningsklar konstruktion (Plug&Pump)
  • Driftsäkerhet tack vare integrerad kylmantel, mekanisk tätning med tätningskammare och motor kapslad av rostfritt stål
  • Kabellängd 4 till 10 m, beroende på typ
  • Medietemperatur max. +90 °C
Konstruktion
Dränkbar spillvattenpump

Användning
Pumpning av:
  • För-renat avloppsvatten utan fekalier och långfibrigt innehåll
  • Spillvatten
Utrustning/funktion
  • Anslutningskabel med kontakt
  • Termisk motorövervakning
  • Kylmantel
Ingår i leverans
  • Pump med kabel, stickkontakt och tillbyggd nivåvippa (förutom TM 32/8)
  • Medföljande backventil (ej TM 32/7 och TM 32/8-10M)
  • Slangkoppling med utvändig gänga eller slangförskruvning (ø 35 mm)
  • Monterings- och skötselanvisning
Tekniska data
  • Nätanslutning 1~ 230 V, 50 Hz
  • Kapslingsklass: IP68
  • Max. nedsänkningsdjup: 1 eller 7 m, typberoende
  • Medietemperatur: 3 ... 35 °C, under kort tid upp till 3 min: max. 90 °C
  • Kabellängd: 4 eller 10 m, typberoende
  • Tryckanslutning: Rp 1¼
Material
TM/TMW/TMR:
  • Motorhus 1.4301(AISI 304)
  • Pumphus: PP-GF30
  • Pumphjul: PPE/PS-GF20
  • Axel: 1.4104 (AISI 430F)
  • Tätning:
  • På motorsidan: NBR
  • På mediesidan: Kol/keramik
TMW ... HD:
  • Motorhus 1.4404 (AISI 316L)
  • Pumphus: PP-GF30
  • Pumphjul: PPE/PS-GF20
  • Axel: 1.4404 (AISI 316L)
  • Tätning:
  • På motorsidan: NBR
  • På mediesidan: Kol/keramik
Beskrivning/konstruktion
Dränksäker pump för stationär och transportabel våt installation i helautomatisk drift genom påbyggd flottörbrytare.

Hydraulik
Pumparna i TM-serien är utrustade med ett öppet flerkanalhjul och har en fri kulpassage på 10 mm (utom TMR). Tryckanslutningen är utförd som vertikal gänganslutning.
Utföranden:
  • TMW Wilo-Drain TMW garanterar med sin Twister-funktion en ständig turbulens i pumpens sugområde och förhindrar därmed att sediment sjunker ner och fastnar. Därmed får man en ren pumpsump och minskad luktbildning. Twister-funktionen kan avaktiveras.
  • TMR Wilo-Drain TMR möjliggör tack vare en unik sugkorg att mediet pumpas bort till en restnivå på 2 mm.
Motor
Dränksäker motor i enfasutförande med kylmantel (kylningen sker genom mediet mellan pump- och motorhuset) och inbyggt termiskt överbelastningsskydd med automatisk omstart.

Tätning
Tätningen görs på mediesidan med en mekanisk tätning, på motorsidan med en axeltätningsring. Mellan tätningarna sitter en tätningskammare med vitoljefyllning.

Kabel
Pumpen har en 3 eller 10 m lång anslutningskabel med jordad kontakt och en påbyggd flottörbrytare (ej TM 32/8-10M).
Automatikskåp Wilo-Control MS-Lift 1x4
Artikelnummer: 2539741
RSK-nummer: 5884306
Automatikskåp Wilo-Control MS-Lift 1x4 - för en dränksäker pump
Funktioner
  • Nivåreglering med nivåvippor
  • Huvudströmbrytare, låsbar
  • Potentialfria kontakter för larm
  • Kontakt för termobrytare (WSK)
  • Motionskörning 2 sek/24 h
  • Larmsummer
  • Möjlighet till batteribackup (larm)
Tekniska data
  • Manöverspänning 24V DC
  • Ansl.spänning pump: 1~230 V / 3~400 V
  • Max märkström pump: 12 A
  • Kapslingsklass: IP 54
  • Mått: 191 x 240 x 107 mm (B x H x D)
  • Omgivningstemperatur -30 till +60°C
Automatikskåp Wilo-Control MS-Lift 2x4
Artikelnummer: 2539745
RSK-nummer: 5884307
Automatikskåp Wilo-Control MS-Lift 2x4 - för två dränksäkra pumpar
Funktioner
  • Nivåreglering med nivåvippor
  • Huvudströmbrytare, låsbar
  • Potentialfria kontakter för larm
  • Kontakt för termobrytare (WSK)
  • Motionskörning 2sek/24h
  • Larmsummer
  • Möjlighet till batteribackup (Larm)
  • Överkoppling vid fel
  • Indikering för serviceintervall
Tekniska data
  • Manöverspänning 24V DC
  • Ansl.spänning pump: 1~230 V / 3~400 V (N)
  • Max märkström pump: 2x12 A
  • Kapslingsklass: IP 54
  • Mått: 290 x 240 x 107 mm (B x H x D)
  • Omgivningstemperatur -30 till +60°C
Automatikskåp Wilo-Control EC-Lift 1x12
Artikelnummer: 2543210
RSK-nummer: 5819361
Automatikskåp Wilo-Control EC-Lift 1x12 - för en dränksäker pump
Funktioner
  • Nivåreglering med nivåvippor eller nivåsensor (4- 20mA)
  • Vippor för hög eller lågnivå
  • Ingångar för: WSK, fuktsensor, ext start-stopp
  • Externa potentialfria larmkontakter, tex högnivå och ESM
  • SBM/SSM med potentialfria växlande kontakter (SBM valbar för drift eller standby)
  • Larmsummer
  • Drifttidsräknare
  • Alternering efter varje pumpstopp eller via programmerbar timer
  • Motionskörning on/off, timer programmerbar (upp till 336 h)
  • Överkoppling vid fel
  • Felminne upp till 10 senaste felen
Tekniska data
  • Manöverspänning: 24V DC
  • Ansl.spänning pump: 1~230 V / 3~400 V
  • Max märkström pump: 12 A
  • Kapslingsklass: IP 54
  • Mått: 230 x 200 x 110 mm (B x H x D)
Automatikskåp Wilo-Control EC-Lift 2x12
Artikelnummer: 2543220
RSK-nummer: 5819362
Automatikskåp Wilo-Control EC-Lift 2x12 - för två dränksäkra pumpar
Funktioner
  • Nivåreglering med nivåvippor eller nivåsensor (4- 20mA)
  • Vippor för hög eller lågnivå
  • Ingångar för: WSK, fuktsensor, ext start-stopp
  • Externa potentialfria larmkontakter, tex högnivå och ESM
  • SBM/SSM med potentialfria växlande kontakter (SBM valbar för drift eller standby)
  • Larmsummer
  • Drifttidsräknare
  • Alternering efter varje pumpstopp eller via programmerbar timer
  • Motionskörning on/off, timer programmerbar (upp till 336 h)
  • Överkoppling vid fel
  • Felminne upp till 10 senaste felen
Tekniska data
  • Manöverspänning: 24V DC
  • Ansl.spänning pump: 1~230 V / 3~400 V
  • Max märkström pump: 12 A (x 2)
  • Kapslingsklass: IP 54
  • Mått: 230 x 200 x 110 mm (B x H x D)
DrainAlarm2
Artikelnummer: 2545133
RSK-nummer: 5819358
Larmskåp DrainAlarm
Avsett för en eller flera dränksäkra pumpar.
Funktioner
  • Batteribackup 12 V, 1,2 Ah
  • 12 V larmutgång
  • Växlande potentialfri larmutgång
  • Inställning för hög-/lågnivålarm
  • Larmindikering på skåpets front
  • Summer
  • Möjlighet till extern kvittering
Tekniska data
  • Ansl.spänning: 1~230V
  • Alarmsignal: 85 dBA
  • Kapslingsklass: IP 54
  • Mått: 200 x 120 x 95 mm (B x H x D)
Nivårelä EL-22
Artikelnummer: 2835523
RSK-nummer: 5884597
Nivårelä EL-22
Avsett för dränksäkra pumpar.
Funktioner
  • För nivåreglering i trånga utrymmen
  • Konduktiv givare, placeras mot jordat underlag
  • Levereras komplett med relä
Tekniska data
  • Växlande utgångskontakt, max 0,37 kW
  • Anslutningsspänning 1~230V
  • Kapslingsklass: IP 68
Levereras exkl. kabel
Nivågivare 10 m, 0-1 m
Artikelnummer: 2519924
RSK-nummer: 5885039
Nivåsensor 10 m, 0-1 m
Funktioner
  • För nivåreglering
  • Avsedd för MS- och SC-Lift (samt äldre PL-skåp)
Tekniska data
  • Mätområde 0-1 meter
  • Kapslingsklass: IP 68
  • Utgångssignal: 4-20 mA
  • 10 m kabel (andra längder mot förfrågan)
Nivågivare 10 m, 0-2,5m
Artikelnummer: 2519921
RSK-nummer: 5885076
Nivåsensor 10 m, 0-2,5 m
Funktioner
  • För nivåreglering
  • Avsedd för MS- och SC-Lift (samt äldre PL-skåp)
Tekniska data
  • Mätområde 0-2,5 meter
  • Kapslingsklass: IP 68
  • Utgångssignal: 4-20 mA
  • 10 m kabel (andra längder mot förfrågan)
Nivåvippa WA 65 5 m
Artikelnummer: 503211390
RSK-nummer: 5885024
Nivåvippa WA 65 5 m
Funktioner
  • För nivåreglering
Tekniska data
  • Kabellängd 5 meter (andra längder mot förfrågan)
  • Max mediatemperatur +65°C
Vid pumpdrift rekommenderas att nivåvippan förses med sänke - Art.nr 2835532, RSK 588 50 23.
Nivåvippa WA 65 10 m
Artikelnummer: 503211893
RSK-nummer: 5885016
Nivåvippa WA 65 10 m
Funktioner
  • För nivåreglering
Tekniska data
  • Kabellängd 10 meter (andra längder mot förfrågan)
  • Max mediatemperatur +65°C
Vid pumpdrift rekommenderas att nivåvippan förses med sänke - Art.nr 2835532, RSK 588 50 23.
Nivåvippa MS1 10 m
Artikelnummer: 2004593
RSK-nummer: 5885022
Nivåvippa MS1 10 m
Funktioner
  • För nivåreglering
Tekniska data
  • Kabellängd 10 meter (andra längder mot förfrågan)
  • Inbyggt sänke
Sänke till nivåvippa (WA 65)
Artikelnummer: 2835532
RSK-nummer: 5885023
Sänke till nivåvippa
Funktioner
  • För nivåreglering
Nivåvippa WA KR1 S 10 m kabel
Artikelnummer: 6082807
RSK-nummer: 5819532
Nivåvippa WA KR1 S
Funktioner
  • För nivåreglering
Tekniska data
  • 10 m kabel (andra längder mot förfrågan)
  • Max mediatemperatur +100°C (vid behov av nivåvippa för aggressiva vätskor - vänligen kontakta Wilo-Kundsupport)
Vid pumpdrift rekommenderas att nivåvippan förses med sänke - Art.nr 2835532, RSK 588 50 23
