Befintlig pump - Cirkulation

Fabrikat ABS, Scanpump, Vadstena
Benämning VVC 54/2082
Bygglängd 200 mm
Anslutningsspänning 3x400 V
Pumphusgänga/fläns DN 50 PN6

Ersättningspump - Högeffektiv Premium Smart Utbytesblad

Benämning Stratos MAXO-Z 30/0,5-12
Artikelnummer 2164671
RSK-nummer 579 05 06
Bygglängd 180 mm
Anslutningsspänning 1x230 V
Pumphusgänga/fläns G 50 utv.
Märkström 0,11-1,40 A
Effekt avgiven P2 0,283 kW
Mediatemperaturområde 0 - +80 °C

Anmärkning

Obs! Våt pump och ombyggnad av rör.
Obs! 1-fas.

Produktinformation

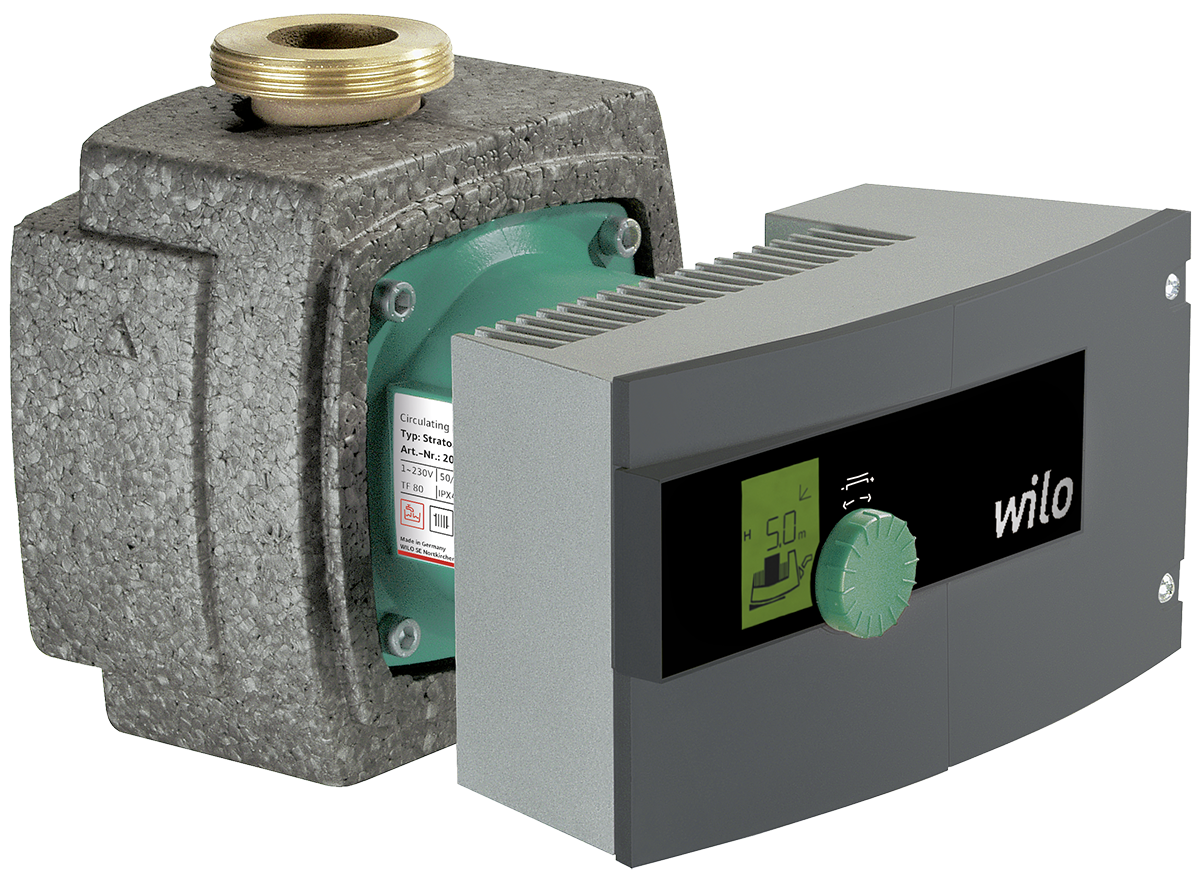

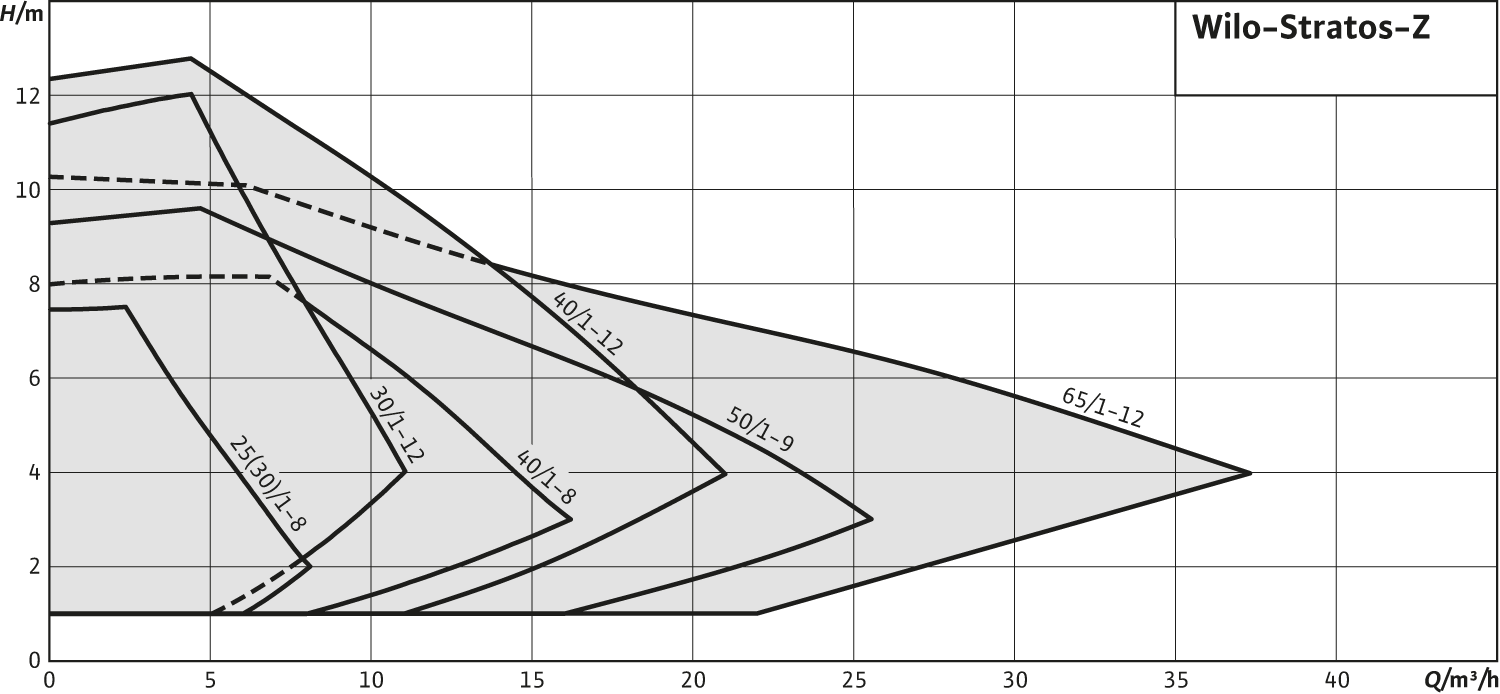

Stratos MAXO-Z 30/0,5-12

Stratos MAXO-Z 30/0,5-12
Artikelnummer: 2164671
RSK-nummer: 5790506
Utrustning/funktion
Användningsområden
Tack vare det dricksvattengodkända materialvalet för Stratos MAXO-Z är denna pumpserie speciellt lämplig för tappvarmvattenändamål (VVC).

Följande regleringstyper finns tillgängliga, beroende på vald användning:

Reglersätt
  • Konstant varvtal (varvtalsstyrning)
  • Δp-c för konstant differenstryck
  • Δp-v för variabelt differenstryck
  • Dynamic Adapt plus för kontinuerlig (dynamisk) anpassning av pumpkapaciteten efter det aktuella behovet
  • T-const. för konstant temperaturreglering
  • ΔT för differenstemperaturreglering
  • Konstant Q för konstant flödesreglering
  • Multi-Flow Adaptation: Fastställande av totalt flöde genom primärpumpen för behovsanpassad försörjning av sekundärpumparna i värmekretsfördelare
  • Användardefinierad PID-regulator
Tillvalsfunktioner
  • Q-Limit max. för begränsning av max. flöde
  • Q-Limit min. för begränsning av min. flöde
  • No-Flow Stopp (frånslag vid nollflöde)
  • Automatisk sänkdrift
  • Reglering av sämsta punkten (Δp-c-reglering med extern ärvärdessensor)
  • Termisk desinfektionsfastställande
  • Variabel lutning på Δp-v-kurva
Manuella inställningar
  • Val av användningsområde med Setup Guide
  • Inställning av tillhörande driftsparametrar
  • Nominell driftspunkt: direkt inmatning av beräknad driftspunkt vid Δp-v
  • Statusindikering
  • Inställning och återställning av energimängdsmätningen (värme och kyla)
  • Pumpens avluftningsfunktion
  • Knapplås för att spärra inställningarna
  • Funktion för återställning till fabriksinställningen eller till sparade återställningspunkter (parametersatser)
  • Konfigurera analoga ingångar
  • Konfigurera binäringångar
  • Konfigurera reläutgångar
Automatiska funktioner
  • Behovsanpassad kapacitetsanpassning för energieffektiv drift beroende på drifttyp
  • Avkänning av sänkdrift
  • Avstängning vid identifiering av nollflöde (No-Flow Stop)
  • Mjukstart
  • Automatiska rutiner för åtgärdande av fel (t.ex. deblockeringsfunktion)
  • Omkoppling värme-/kyldrift
  • Fullständigt motorskydd med inbyggd utlösningselektronik
Externa styringångar och deras funktioner
2x analog ingång:
  • Signaltyper: 0 – 10 V, 2 – 10 V, 0 – 20 mA, 4 – 20 mA, PT 1000
  • Användningsområden: Fjärrinställning av börvärde för alla reglersätt (utom Multi-Flow Adaptation), sensoringångar för temperatur, differenstryck eller fri sensor i användardefinierad PID-drift
  • 2x digital ingång:
  • För potentialfria styrutgångar eller omkopplare
Integrerade funktioner
  • Ext. OFF
  • Ext. MIN
  • Ext. MAX
  • MANUAL (GLT-AV)
  • Knapplås
  • Omkoppling värme-/kyldrift
Wilo Net för tvillingpumpreglering av 2 enkelpumpar, kommunikation mellan flera pumpar och fjärrinställning av pumpar via gateway

Meddelande- och indikeringsfunktioner
Displaystatus driftsindikering:
  • Börvärde
  • Uppfordringshöjd
  • Flöde
  • Värme- och kylenergi
  • El-förbrukning
  • Temperaturer
  • Statusindikering LED: Felfri drift (grön LED), pumpkommunikation (blå LED)
  • Displaystatus indikering av fel (röd displayfärg):
  • Felkoder och felbeskrivning i fulltext
  • Uppställningsåtgärder
Displaystatus indikering av varning (gul displayfärg):
  • Varningskoder och beskrivning av varningen i fulltext
  • Uppställningsåtgärder
  • Displaystatus processindikering (blå displayfärg):
  • Pumpavluftning
  • Uppdateringsprocess
  • Displaystatus BMS-kommunikation (blå displayfärg):
  • Sammanfattning av aktiva BMS-parametrar (överföringshastighet, adress, ...)
  • Summalarm SSM (potentialfri växlande kontakt)
  • Summadriftmeddelande SBM (potentialfri slutande kontakt)
Dataöverföring
  • Bluetooth-gränssnitt för trådlös dataöverföring och fjärrstyrning av pumpen med smartphone eller surfplatta
  • Seriellt, digitalt gränssnitt Modbus RTU för anslutning till fastighetsautomation via bussystem RS485 (möjlig med Wilo-CIF-modul Modbus RTU)
  • Seriellt, digitalt gränssnitt BACnet MS/TP för anslutning till fastighetsautomation via bussystem RS485 (möjlig med Wilo-CIF-modul BACnet MS/TP)
Utrustning
  • Standardutförande för pumpar DN 32 till DN 65: Kombifläns PN 6/10 (fläns PN 16 enligt EN 1092-2) för motfläns PN 6 och PN 16
  • Specialutförande för pumpar DN 32 till DN 100: Fläns PN 16 (enligt EN 1092-2) för motfläns
  • PN 16
  • Ett flertal integrerade kommunikationsgränssnitt och valbart bus-protokoll med CIF-modul
  • 5 kabelgenomföringar för anslutning av kommunikationsgränssnitten
  • Bluetooth-gränssnitt
  • Högupplöst grafikdisplay med grön knapp och 2 knappar
  • Användarvänlig kopplingskammare
  • Integrerad temperaturgivare
  • Värmeisolering som standard för värmeapplikationer
  • Snabb elanslutning med optimerad Wilo-Connector för spänningsförsörjningen
Ingår i leverans
  • Pump
  • Optimerad Wilo-Connector
  • 2 x kabelförskruvning M16 x 1,5
  • Distansbrickor för flänsskruvar (vid nominella anslutningar DN 32 - DN 65)
  • Inkl. tätningar vid gänganslutning
  • Värmeisolering
  • Monterings- och skötselanvisning
  • Tillval
  • Specialutförande för driftstryck PN 16
Tillbehör
  • Pelare, konsol, vibrationsdämpare
  • Kopplingar för gänganslutningar
  • Dropplåt
  • PT 1000-givare
  • Wilo-CIF-moduler: Modbus RTU, BACnet MS/TP
Tekniska data
  • Tillåtet temperaturområde
  • Tappvatten till 3,57 mmol/l (20 °dH): 0 °C till +80 °C
  • Värmeledningsvatten: -10 °C till +110 °C
  • Nätanslutning 1~230 V, 50/60 Hz
  • Kapslingsklass IPX4D
  • Unions- eller flänsanslutning (beroende på typ) G 40 till DN 65
  • Max. drifttryck, standardutförande: 6/10 bar (specialutförande: 16 bar)
  • Kapslingsklass IPX4D
  • Isolationsklass F
  • Störningssändning EN 61800-3;2004+A1;2012 /bostäder (C1)
  • Störstabilitet EN 61800-3;2004+A1;2012 / industrimiljö (C2)
Dropplåt 350x300 frihängande
Artikelnummer: 2835378
RSK-nummer: 5813264
Dropplåt för avledning av kondensvatten
  • Tillverkad av rostfritt stål, SS 2333
  • Pålödd bussning (G 3/4” inv.), tillverkad av mässing, avsedd för anslutning av dräneringsrör
  • Levereras komplett med monteringssats
  • Monteras frihängande i ledning
Unionskoppling G 50/32 Z
Artikelnummer: 2835293
RSK-nummer: 5813349
Unionskopplingar
  • Tillverkade av mässing
  • Unionskopplingar levereras komplett (i par) i påse med packning
Avstängningsventil, union G 50
Artikelnummer: 2835296
RSK-nummer: 5813352
Avstängningsventiler
  • Tillverkade av mässing
  • Avstängningsventiler levereras komplett (i par) i påse med packning
Kontakt, Stratos MAXO
Artikelnummer: 2194141
RSK-nummer: 5784537
Kontakt, Stratos MAXO
  • Passar till samtliga Stratos MAXO-pumpar
Dykgivare PT 1000 AA
Artikelnummer: 2193422
RSK-nummer: 5830076
Dykgivare PT 1000 AA
Temperaturgivare PT 1000 klass AA. Används tillsammans med dykrör. Ytterdiameter 6 mm för installation i dykrör med innerdiameter 6,4 mm.
Används för pumpar i Stratos MAXO-serien för mätning av vätsketemperaturen.
  • Toleransklass enligt DIN EN 60751
  • Mätområde vätsketemperatur -5°C - +70°
  • Korttidsdrift max +90°C
  • Längd på hylsa 40 mm
  • Kabellängd 3 m
  • Dimension anslutningskabel 2 x 0,35 mm2
  • Kapslingsklass IP 63
Anliggningsgivare PT 1000 B
Artikelnummer: 2193421
RSK-nummer: 5830077
Anliggningsgivare PT 1000 B
Anliggningsgivare, placeras på rörledning. Används för pumpar i Stratos MAXO-serien för mätning av vätsketemperaturen.
  • Toleransklass enligt DIN EN 60751
  • Mätområde vätsketemperatur -5°C - +70°
  • Korttidsdrift max +90°C
  • Längd på hylsa 40 mm
  • Kabellängd 3 m
  • Dimension anslutningskabel 2 x 0,35 mm2
  • Kapslingsklass IP 63
Dykrör G 1/2" 45 mm
Artikelnummer: 2193423
RSK-nummer: 5830079
Dykrör 45 mm
Dykrör med gänga G 1/2, används tillsammans med givare PT 1000 AA. Givaren fästs med hjälp av PG7-klämnippel i dykröret.
Används för rördimensioner DN 25 upp till ca DN 50.
  • Längd på nedsänkningshylsa 45 mm
  • Gänga G 1/2"
  • Tillverkad av koppar
  • Innerdiameter 6,4 mm
CIF-Modul BACnet
Artikelnummer: 2190367
RSK-nummer: 5784481
CIF-Modul BACnet
Avsedd för pumpar i serie Stratos MAXO. Modulen monteras på stift i motorns kopplingsbox och förankras med två skruvar. För tvillingpumpsautomatik (kommunikation mellan två drivsidor) krävs ej CIF-moduler, denna funktion finns integrerad i pumpens elektronikbox. För överordnad styrning krävs en CIF-modul till en drivsida.
Funktioner:
  • Med seriellt, digitalt gränssnitt (BACnet) för anslutning till fastighetsautomation
CIF-Modul CAN
Artikelnummer: 2190369
RSK-nummer: 5784482
CIF-Modul CAN
Avsedd för pumpar i serie Stratos MAXO. Modulen monteras på stift i motorns kopplingsbox och förankras med två skruvar. För tvillingpumpsautomatik (kommunikation mellan två drivsidor) krävs ej CIF-moduler, denna funktion finns integrerad i pumpens elektronikbox. För överordnad styrning krävs en CIF-modul till en drivsida.
Funktioner:
  • Med seriellt, digitalt gränssnitt (CAN) för anslutning till fastighetsautomation
CIF-Modul LON
Artikelnummer: 2190370
RSK-nummer: 5784483
CIF-Modul LON
Avsedd för pumpar i serie Stratos MAXO. Modulen monteras på stift i motorns kopplingsbox och förankras med två skruvar. För tvillingpumpsautomatik (kommunikation mellan två drivsidor) krävs ej CIF-moduler, denna funktion finns integrerad i pumpens elektronikbox. För överordnad styrning krävs en CIF-modul till en drivsida.
Funktioner:
  • Med seriellt, digitalt gränssnitt (LON) för anslutning till fastighetsautomation
CIF-Modul Modbus
Artikelnummer: 2190368
RSK-nummer: 5784484
CIF-Modul Modbus
Avsedd för pumpar i serie Stratos MAXO. Modulen monteras på stift i motorns kopplingsbox och förankras med två skruvar. För tvillingpumpsautomatik (kommunikation mellan två drivsidor) krävs ej CIF-moduler, denna funktion finns integrerad i pumpens elektronikbox. För överordnad styrning krävs en CIF-modul till en drivsida.
Funktioner:
  • Med seriellt, digitalt gränssnitt (Modbus) för anslutning till fastighetsautomation
Smart Gateway
Artikelnummer: 2197100
RSK-nummer: 5784498
Smart Gateway
Wilo-Smart Gateway, avsedd för Smart-pumpar (Stratos MAXO) samt elektroniska pumpar försedda med Wilo-Smart IF-modul, garanterar en smidig fjärrövervakning via Wilo- Smart Cloud (molntjänst) med mobiltelefoner eller surfplattor.
Kan med fördel användas tillsammans med appen Wilo-Assistant och verktyget Smart Connect.

Överföring av data är möjligt på följande sätt:
  • Från pumpen till Smart Gateway via en kabelbaserad Wilo Net-anslutning
  • Från Smart-Gateway till Smart Cloud via en kabelbaserad ethernet-anslutning med tillgång till internet
  • Från molnet till Smart Connect-appen på mobilenheten, internetanslutning (via mobilnätet eller WiFi)
Tekniska data:
  • Snabb dubbelriktad överföring av driftdata och inställningar mellan Wilo-pumpar och Wilo-Smart Cloud i realtid
  • Möjlighet att ansluta upp till 10 pumpar
  • Monteras på DIN-skena enligt standard DIN 43880
  • Drifttemperatur 0 - +60°C
  • Matningsspänning: 24 V DC (min. 18 V / max. 27 V)
  • Skyddsklass: IP 20
  • Elektromagnetisk kompabilitet: EN 55032 klass B
  • Störningssändning: EN 61000-6-3
  • Störstabilitet: EN 61000-6-2
  • Mått (höjd x bredd x längd): 90 x 56 x 162 mm
  • Vikt: 0,4 kg
Differenstrycksensor 10 mvp
Artikelnummer: 2136554
RSK-nummer:
Differenstrycksensor 10 mvp
Avsedd för steglös behovsstyrning mot differenstryck, kopplas med signalkabel till pumpens anslutningsterminal eller automatikskåp. Monteras lämpligast på vägg.
  • Märkspänning 24 V DC
  • Driftspänning: 15 - 30 V DC
  • Utgångssignal från givare 4-20 mA
  • Kapslingsklass IP 55
  • Kabelarea 3 x 0,34 mm²
  • Avsedd för kopparrör 6 mm
  • Kabellängd 5 m
  • Mediatemperatur: -20°C till +80°C
  • Omgivningstemperatur: 0°C till +70°C
  • Mått: 78 x 79,5 x 32 mm
  • Bruttovikt 0,8 kg
  • Komplett sats

Ersättningspump - Högeffektiv Standard Utbytesblad

Benämning Yonos MAXO-Z 30/0,5-12
Artikelnummer 2175541
RSK-nummer 579 04 97
Bygglängd 180 mm
Anslutningsspänning 1x230 V
Pumphusgänga/fläns G 50 utv.
Märkström 0,08-1,30 A
Effekt avgiven P2 0,2 kW
Mediatemperaturområde 0 - +80 °C

Anmärkning

Obs! Våt pump och ombyggnad av rör.
Obs! 1-fas.
Pumpen är som standard utrustad med larmutgång (SSM). För ytterligare funktioner (externt av/på, extern driftindikering) kan Yonos-MAXO utrustas med automationstillbehöret Connect-modul.
För kommunikation mellan två drivsidor så krävs det två stycken Connect-moduler.

Produktinformation
Yonos MAXO-Z 30/0,5-12

Yonos MAXO-Z 30/0,5-12
Artikelnummer: 2175541
RSK-nummer: 5790497

Speciella egenskaper/produktfördelar
  • Energisparande med hjälp av högeffektiv hydraulik och synkronmotor
  • Transparent visning av uppfordringshöjd, varvtalssteg och möjliga fel tack vare LED-display
  • Enkel inställning via tre varvtalssteg vid byte aven oreglerad standardpump
  • Förenklad elektrisk anslutning tack vare Wilo-stickkontakt
  • Säkring av anläggningstillgängligheten genom summalarm
  • Kompakt konstruktion och beprövat användarvänlig
Beskrivning
Wilo-Yonos MAXO-Z är en effektiv cirkulationspump för garanterat hygieniskt tillhandahållande av tappvarmvatten i hyreshus, offentliga byggnader och kommersiella byggnader. Tack vare sin LED-display erbjuder pumpen fullständig inblick i uppfordringshöjd, varvtalssteg eller även möjliga problem. Den kompakta konstruktionen och Wilo-stickkontakten för elektrisk anslutning underlättar installationen. Den gröna knappen gör det enkelt att manövrera pumpen.

Konstruktion
Cirkulationspump med våt motor med skruvförband eller flänsanslutning, EC-motor med automatisk kapacitetsanpassning.

Användning
VVC-system i industri och byggnadsteknik.

Utrustning/funktion
Driftsätt
  • Δp-c för konstant differenstryck
  • Δp-v för variabelt differenstryck
  • n = konstant (3 varvtalssteg)
Manuella funktioner
  • Inställning av driftsätt
  • Inställning av pumpeffekten (uppfordringshöjd)
  • Inställning av varvtalssteg
Automatiska funktioner
  • Steglös kapacitetsanpassning beroende på driftsätt
  • Deblockeringsfunktion
  • Mjukstart
  • Integrerat fullständigt motorskydd
Larm- och indikeringsfunktioner
  • Summalarm (potentialfri öppnande kontakt)
  • Felsignallampa
  • LED-segmentindikator för visning av uppfordringshöjd och felkoder
  • Indikering av det inställda varvtalssteget (C1, C2 eller C3)
Utrustning
  • Nyckelgrepp på pumphuset (vid rörförskruvningspumpar)
  • Snabbkoppling med Wilo-stickkontakt. För anslutning av nät- och SSM-ledning med integrerad dragavlastning
  • För flänspumpar: Flänsutföranden
  • Standardutförande för pumpar DN 40 till DN 65: Kombifläns PN 6/10 för motfläns PN 6 och PN 10
Ingår i leverans
  • Pump
  • Inkl. tätningar vid gängad anslutning
  • Inkl. brickor för flänsskruvar (för nominell anslutning DN 40 – DN 65)
  • Inkl. monterings-och skötselanvisning
Tekniska data
  • Tillåtet temperaturområde för tappvatten till 3,57 mmol/l (20 °dH): 0 °C till +80 °C
  • Nätanslutning 1~230 V, 50/60 Hz
  • Kapslingsklass IPX4D
  • Skruvförband eller flänsanslutning (beroende på typ) Rp 1 till DN 65
  • Max. driftstryck, standardutförande: 6/10 bar eller 6 bar (specialutförande: 10 bar)
Material
  • Pumphus av rödgods
  • Axel: rostfritt stål
  • Lager: Kol, plastimpregnerat
  • Pumphjul: Plast
Dropplåt 350x300 frihängande
Artikelnummer: 2835378
RSK-nummer: 5813264
Dropplåt för avledning av kondensvatten
  • Tillverkad av rostfritt stål, SS 2333
  • Pålödd bussning (G 3/4” inv.), tillverkad av mässing, avsedd för anslutning av dräneringsrör
  • Levereras komplett med monteringssats
  • Monteras frihängande i ledning
Unionskoppling G 50/32 Z
Artikelnummer: 2835293
RSK-nummer: 5813349
Unionskopplingar
  • Tillverkade av mässing
  • Unionskopplingar levereras komplett (i par) i påse med packning
Avstängningsventil, union G 50
Artikelnummer: 2835296
RSK-nummer: 5813352
Avstängningsventiler
  • Tillverkade av mässing
  • Avstängningsventiler levereras komplett (i par) i påse med packning
Connect-Modul Yonos MAXO
Artikelnummer: 2210108
RSK-nummer: 5784527
Connect-Modul Yonos MAXO
Funktionsmodul till samtliga Yonos MAXO-pumpar.
Funktioner:
  • Externt av/på
  • Extern driftindikering
  • Tvillingpumpskommunikation

Ersättningspump - Konventionell Utbytesblad

Benämning IPgP 25/100-0,65/2
Artikelnummer 2835022
RSK-nummer 576 00 56
Bygglängd 260 mm
Anslutningsspänning 3x400 V
Pumphusgänga/fläns G 40 utv.
Märkström 1,8 A
Effekt avgiven P2 0,65 kW
Mediatemperaturområde -20 - +120 °C

Anmärkning

Obs! Ombyggnad av rör.

Produktinformation
IPgP 25/100-0,65/2

IPgP 25/100-0,65/2
Artikelnummer: 2835022
RSK-nummer: 5760056
Torr VVC-pump i enkelutförande.
