Befintlig pump - Cirkulation

Fabrikat ABS, Scanpump, Vadstena
Benämning WVC 372 3~
Bygglängd 180 mm
Anslutningsspänning 3x400 V
Pumphusgänga/fläns G 50 utv.

Ersättningspump - Högeffektiv Standard Utbytesblad

Benämning Yonos MAXO-Z 30/0,5-7
Artikelnummer 2175540
RSK-nummer 579 04 96
Bygglängd 180 mm
Anslutningsspänning 1x230 V
Pumphusgänga/fläns G 50 utv.
Märkström 0,08-1,0 A
Effekt avgiven P2 0.09 kW
Mediatemperaturområde 0 - +80 °C

Anmärkning

Passar utan krav på ombyggnad av rörsystem. Obs! 1-fas.

Produktinformation

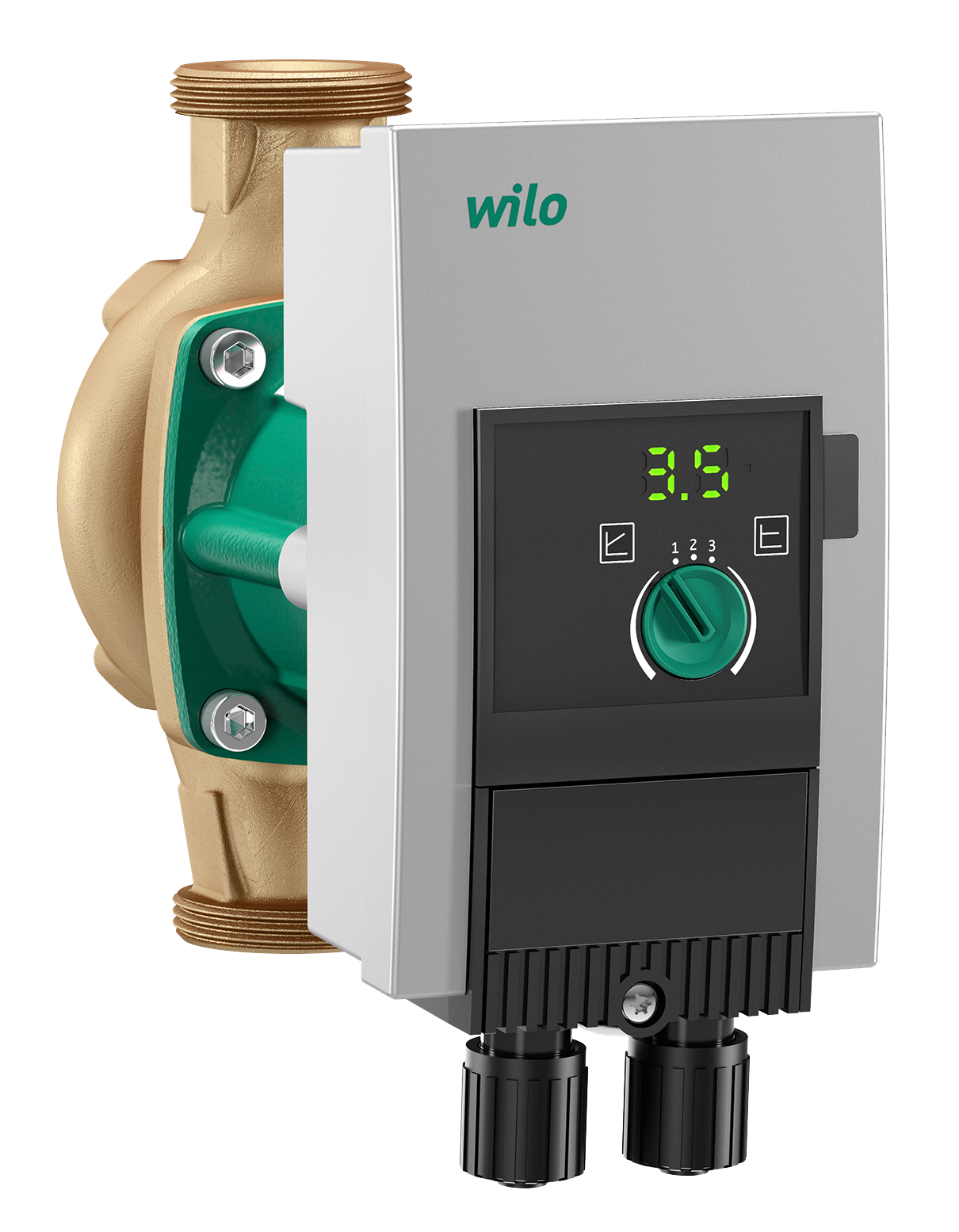

Yonos MAXO-Z 30/0,5-7

Yonos MAXO-Z 30/0,5-7
Artikelnummer: 2175540
RSK-nummer: 5790496

Speciella egenskaper/produktfördelar
  • Energisparande med hjälp av högeffektiv hydraulik och synkronmotor
  • Transparent visning av uppfordringshöjd, varvtalssteg och möjliga fel tack vare LED-display
  • Enkel inställning via tre varvtalssteg vid byte aven oreglerad standardpump
  • Förenklad elektrisk anslutning tack vare Wilo-stickkontakt
  • Säkring av anläggningstillgängligheten genom summalarm
  • Kompakt konstruktion och beprövat användarvänlig
Beskrivning
Wilo-Yonos MAXO-Z är en effektiv cirkulationspump för garanterat hygieniskt tillhandahållande av tappvarmvatten i hyreshus, offentliga byggnader och kommersiella byggnader. Tack vare sin LED-display erbjuder pumpen fullständig inblick i uppfordringshöjd, varvtalssteg eller även möjliga problem. Den kompakta konstruktionen och Wilo-stickkontakten för elektrisk anslutning underlättar installationen. Den gröna knappen gör det enkelt att manövrera pumpen.

Konstruktion
Cirkulationspump med våt motor med skruvförband eller flänsanslutning, EC-motor med automatisk kapacitetsanpassning.

Användning
VVC-system i industri och byggnadsteknik.

Utrustning/funktion
Driftsätt
  • Δp-c för konstant differenstryck
  • Δp-v för variabelt differenstryck
  • n = konstant (3 varvtalssteg)
Manuella funktioner
  • Inställning av driftsätt
  • Inställning av pumpeffekten (uppfordringshöjd)
  • Inställning av varvtalssteg
Automatiska funktioner
  • Steglös kapacitetsanpassning beroende på driftsätt
  • Deblockeringsfunktion
  • Mjukstart
  • Integrerat fullständigt motorskydd
Larm- och indikeringsfunktioner
  • Summalarm (potentialfri öppnande kontakt)
  • Felsignallampa
  • LED-segmentindikator för visning av uppfordringshöjd och felkoder
  • Indikering av det inställda varvtalssteget (C1, C2 eller C3)
Utrustning
  • Nyckelgrepp på pumphuset (vid rörförskruvningspumpar)
  • Snabbkoppling med Wilo-stickkontakt. För anslutning av nät- och SSM-ledning med integrerad dragavlastning
  • För flänspumpar: Flänsutföranden
  • Standardutförande för pumpar DN 40 till DN 65: Kombifläns PN 6/10 för motfläns PN 6 och PN 10
Ingår i leverans
  • Pump
  • Inkl. tätningar vid gängad anslutning
  • Inkl. brickor för flänsskruvar (för nominell anslutning DN 40 – DN 65)
  • Inkl. monterings-och skötselanvisning
Tekniska data
  • Tillåtet temperaturområde för tappvatten till 3,57 mmol/l (20 °dH): 0 °C till +80 °C
  • Nätanslutning 1~230 V, 50/60 Hz
  • Kapslingsklass IPX4D
  • Skruvförband eller flänsanslutning (beroende på typ) Rp 1 till DN 65
  • Max. driftstryck, standardutförande: 6/10 bar eller 6 bar (specialutförande: 10 bar)
Material
  • Pumphus av rödgods
  • Axel: rostfritt stål
  • Lager: Kol, plastimpregnerat
  • Pumphjul: Plast
Dropplåt 350x300 frihängande
Artikelnummer: 2835378
RSK-nummer: 5813264
Dropplåt för avledning av kondensvatten
  • Tillverkad av rostfritt stål, SS 2333
  • Pålödd bussning (G 3/4” inv.), tillverkad av mässing, avsedd för anslutning av dräneringsrör
  • Levereras komplett med monteringssats
  • Monteras frihängande i ledning
Unionskoppling G 50/32 Z
Artikelnummer: 2835293
RSK-nummer: 5813349
Unionskopplingar
  • Tillverkade av mässing
  • Unionskopplingar levereras komplett (i par) i påse med packning
Avstängningsventil, union G 50
Artikelnummer: 2835296
RSK-nummer: 5813352
Avstängningsventiler
  • Tillverkade av mässing
  • Avstängningsventiler levereras komplett (i par) i påse med packning
